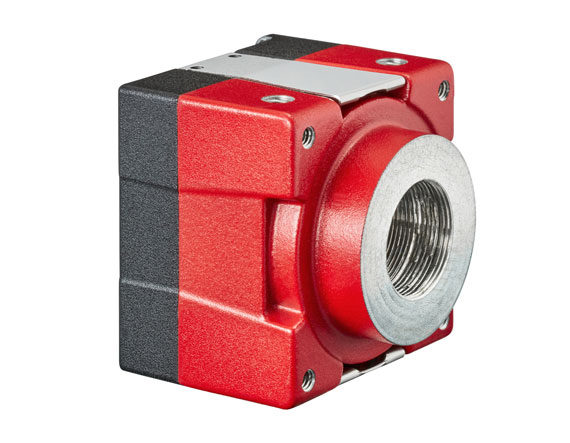

Монохромная камера Allied Vision Alvium, модель: 1800U-158m, USB 3.1 (сзади), формат сенсора: 1/2.9", разрешение: 1.60 Мп, крепление: M12 x 0.5 (S-Mount), тип сенсора: CMOS с прогрессивной разверткой

Описание

Компактная Alvium 1800 U-158m ориентирована на высокочастотную монохромную съемку в ограниченном объеме. Сенсор Sony IMX273 с глобальным затвором регистрирует быстрое перемещение без характерного наклона вертикальных линий, а S-Mount позволяет применять миниатюрные объективы M12.

Матрица 1456 × 1088 с пикселем 3,45 мкм выдает до 258 кадров/с при достаточной пропускной способности канала. Архитектура ALVIUM System on Chip выполняет часть коррекции и предварительной обработки на камере, разгружая хост. Задний USB-разъем удобен в прямолинейной компоновке корпуса. Объектив M12 должен соответствовать размеру сенсора, рабочей дистанции и требуемому MTF; небольшая резьба требует аккуратной фиксации фокуса.

Характеристики

• модель — Alvium 1800 U-158m
• сенсор — Sony IMX273 CMOS Pregius
• формат сенсора — 1/2,9 дюйма
• разрешение — 1456 × 1088, 1,58 Мп
• затвор — глобальный
• максимальная частота — до 258 кадр/с
• интерфейс — USB3 Vision
• крепление — M12 × 0,5 (S-Mount)
• расположение USB — сзади

Особенности выбора и интеграции

Для получения паспортной частоты кадров требуется корректная настройка экспозиции, формата пикселя и полосы интерфейса. Для конфигурации 14-865: теплоотвод, драйвер, SDK и синхронизация по вводу-выводу рассматриваются как часть проектирования камеры, а не как внешние мелочи.

Для позиции 14-865 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 14-865: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• сортировка и инспекция быстро движущихся деталей
• встроенное зрение мобильных роботов
• микроскопия с высокой временной дискретизацией
• контроль траектории и позиционирования в автоматике

Монохромная камера Allied Vision Alvium 1800 U-158m, USB 3.1, S-Mount применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 14-865: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Описание семейства продуктов

• Компактный, недорогой, высокопроизводительный дизайн для машинного зрения и встроенных приложений
• Технология ALVIUM® System on Chip (SoC) с встроенной предварительной обработкой изображений
• До 20,2 мегапикселя, формат сенсора 1,1 дюйма.

Камеры Allied Vision Alvium USB 3.1 отличаются легким компактным форм-фактором и технологией ALVIUM® System on Chip (SoC), предлагая обширную библиотеку обработки изображений для расширенных встроенных функций коррекции изображения и предварительной обработки, чтобы снизить нагрузку на хост-компьютер и процессор. В дополнение к операциям интеллектуальной камеры уникальный дизайн SoC также обеспечивает низкое энергопотребление и простоту интеграции, что делает их идеальными для машинного зрения следующего поколения, робототехники и встроенных приложений машинного зрения. Камеры оснащены различными популярными датчиками Sony Pregius и On Semi CMOS с высоким качеством изображения, высокой частотой кадров и стандартом интерфейса USB3 Vision. Активно выровненное крепление объектива сводит к минимуму несоответствия и вариации. Камеры Allied Vision Alvium USB 3.1 доступны в различных монохромных и цветных конфигурациях, включая C-Mount, CS-Mount и S-Mount, с USB-портом на задней панели или под прямым углом 90°. Версии с полным корпусом лучше всего подходят для прототипирования, разработки и использования конечными пользователями. Конфигурации с частичным корпусом и на уровне платы имеют открытую печатную плату датчика изображения без радиаторов, что уменьшает пространство и упрощает системную интеграцию, что делает их идеальными для встраиваемых OEM-проектов.

Примечание. Версии уровня платы не имеют крепления объектива.
