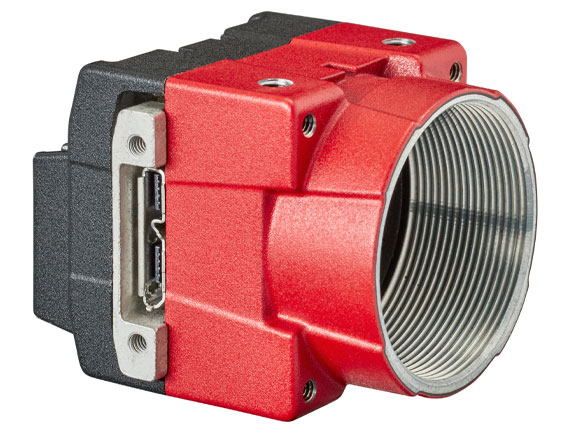

Монохромная камера Allied Vision Alvium, модель: 1800U-1236m, USB 3.1 (справа), формат сенсора: 1.1", разрешение: 12.40 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

Монохромная камера Allied Vision Alvium 1800 U-1236m предназначена для получения изображений высокого разрешения в системах машинного зрения, метрологии, микроскопии и автоматического контроля. CMOS-сенсор формата 1.1" формирует изображение с разрешением около 12,4 Мп, позволяя одновременно охватывать сравнительно большое поле зрения и различать мелкие особенности объекта. Отсутствие цветового фильтра делает камеру подходящей для количественного анализа яркости, работы с узкополосными осветителями и регистрации слабоконтрастных структур.

Интерфейс USB 3.1 обеспечивает передачу данных и управление камерой через распространенную высокоскоростную шину. В данной конфигурации разъем расположен справа, что следует учитывать при проектировании корпуса, прокладке кабеля и размещении соседних узлов. Крепление C-Mount обеспечивает совместимость с промышленными объективами, однако крупный формат сенсора предъявляет повышенные требования к размеру поля изображения. Объектив, рассчитанный на меньший сенсор, может создавать выраженное виньетирование и потерю резкости по краям.

Разрешение 12,4 Мп востребовано при инспекции печатных плат, измерении геометрии, документировании микроскопических объектов и контроле поверхностей. Для реализации возможностей сенсора требуется объектив с достаточной разрешающей способностью, равномерное освещение и стабильная механическая фиксация. При съемке движущихся объектов дополнительно учитывают тип электронного затвора и доступную частоту кадров.

Характеристики

• Производитель камеры: Allied Vision.
• Серия: Alvium 1800 U.
• Модель: 1800 U-1236m.
• Каталожный номер Edmund Optics: 14-891.
• Тип изображения: монохромное.
• Технология сенсора: CMOS с прогрессивной разверткой.
• Формат сенсора: 1.1".
• Разрешение: около 12,4 Мп.
• Интерфейс: USB 3.1.
• Расположение разъема: справа.
• Крепление объектива: C-Mount.

Особенности интеграции

Для камеры следует выбирать объектив, официально поддерживающий сенсоры формата не менее 1.1". Кабель USB фиксируют с разгрузкой натяжения, чтобы его перемещение не влияло на положение изображения. Высокий поток данных требует производительного порта и накопителя. При метрологических измерениях проводят геометрическую калибровку, исправляют дисторсию объектива и фиксируют параметры экспозиции, усиления и освещения.

Отрасли применения

• Контроль полупроводниковых пластин и печатных плат.
• Высокоточная оптическая метрология.
• Цифровая микроскопия высокого разрешения.
• Проверка поверхностей на царапины и включения.
• Сканирование документов и технических образцов.
• Научная визуализация и регистрация экспериментов.
• Автоматизированные измерительные комплексы.

Описание семейства продуктов

• Компактный, недорогой, высокопроизводительный дизайн для машинного зрения и встроенных приложений
• Технология ALVIUM® System on Chip (SoC) с встроенной предварительной обработкой изображений
• До 20,2 мегапикселя, формат сенсора 1,1 дюйма.

Камеры Allied Vision Alvium USB 3.1 отличаются легким компактным форм-фактором и технологией ALVIUM® System on Chip (SoC), предлагая обширную библиотеку обработки изображений для расширенных встроенных функций коррекции изображения и предварительной обработки, чтобы снизить нагрузку на хост-компьютер и процессор. В дополнение к операциям интеллектуальной камеры уникальный дизайн SoC также обеспечивает низкое энергопотребление и простоту интеграции, что делает их идеальными для машинного зрения следующего поколения, робототехники и встроенных приложений машинного зрения. Камеры оснащены различными популярными датчиками Sony Pregius и On Semi CMOS с высоким качеством изображения, высокой частотой кадров и стандартом интерфейса USB3 Vision. Активно выровненное крепление объектива сводит к минимуму несоответствия и вариации. Камеры Allied Vision Alvium USB 3.1 доступны в различных монохромных и цветных конфигурациях, включая C-Mount, CS-Mount и S-Mount, с USB-портом на задней панели или под прямым углом 90°. Версии с полным корпусом лучше всего подходят для прототипирования, разработки и использования конечными пользователями. Конфигурации с частичным корпусом и на уровне платы имеют открытую печатную плату датчика изображения без радиаторов, что уменьшает пространство и упрощает системную интеграцию, что делает их идеальными для встраиваемых OEM-проектов.

Примечание. Версии уровня платы не имеют крепления объектива.
