Передача сигнала через акустооптическое (AO) устройство приводит к тому, что свет испытывает сдвиг частоты, равный частоте радиочастотного драйвера. Наши акустооптические преобразователи частоты (АПЧ) оптимизированы для таких приложений, как интерферометрия, с возможностью достижения высокого коэффициента контрастности между режимами.
Компания Gooch & Housego предлагает стандартные устройства, обеспечивающие сдвиг частоты более 300 МГц, и интегрированные маломощные АПЧ, в которых радиочастотный драйвер встроен в корпус. Также имеется возможность настраивать АПЧ для конкретного применения, включая сдвиги частот до 600 МГц.
АПЧ изменяет частоту оптического пучка в результате передачи импульса между акустическими волнами (фононами) и фотонами, взаимодействующими в акустооптическом устройстве. Когда свет рассеивается от дифракционной решетки, создаваемой акустической волной, он испытывает допплеровский сдвиг. Если свет распространяется через кристалл в том же направлении, что и акустическая волна, то частота дифрагированного луча увеличивается с частотой радиочастотного драйвера. Если световая и акустическая волны движутся в противоположных направлениях, дифрагированный луч уменьшается по частоте с частотой радиочастотного драйвера.
Частота акустической волны очень мала относительно частоты света (десятки или сотни МГц против ~ 100 ТГц), и поэтому сдвиг частоты практически невозможно обнаружить в большинстве приложений. Это очень полезно, особенно для оптических методов на основе интерференции, таких как оптическое гетеродинное обнаружение, лазерная доплеровская велометрия и виброметрия.
Компания G&H изготавливает АПЧ с использованием высококачественного диоксида теллура (TeO2) для устранения самых малых вносимых потерь и управления мощностью. АПЧ использует длины волн в видимом и ближнем ИК диапазоне для аргонового ионного, Nd:YAG, He:Ne, диодного, титан-сапфирового и жидкостного лазеров.
АПЧ представляют собой высокоэффективные акустооптические устройства, требующие низкую мощность драйвера для достижения желаемого сдвига частоты. АПЧ обычно используют режим медленного сдвига, приводящий к медленному времени нарастания, что приводит к минимальному потреблению энергии (обычно <100 мВт). В свою очередь это позволяет использовать АПЧ вместе с драйвером, делая прибор компактным и энергоэффективным.
Применения: интерферометрия, лазерное охлаждение, лазерная доплеровская велосиметрия и виброметрия, оптическое гетеродинное детектирование.
Технические характеристики акустооптических преобразователей
|
Модель |
Рабочий диапазон |
Рабочая частота |
Апертура |
Оптический материал |
Тех. док-ия |
|
AOMO 3080-125 |
415 - 900 нм (видимый) |
80 МГц |
2 мм |
Диоксид теллура |
|
|
AOMO 3100-125 |
440 - 850 нм (видимый) |
100 МГц |
1.5 мм |
Диоксид теллура |
|
|
AOMO 3200-125 |
470 - 690 нм (видимый) |
200 МГц |
1.5 мм |
Диоксид теллура |
|
|
I-FS040-1.5S2C-3-GH83 |
532 нм (видимый) |
40 МГц |
1.5 мм |
Диоксид теллура |
|
|
I-FS040-1.5S2C-1-GH66 |
532 нм (видимый) |
40 МГц |
1.5 мм |
Диоксид теллура |
|
|
I-FS040-2S2E-1-GH66 |
630 - 690 нм (видимый) |
40 МГц |
2 мм |
Диоксид теллура |
|
|
AOFS I-FS040-2S2E-3-OL3 |
630 - 690 нм (видимый) |
40 МГц |
2 мм |
Диоксид теллура |
|
|
I-FS080-3S2E-3-LG5 |
632.8 нм (видимый) |
80 МГц |
3 мм |
Диоксид теллура |
|
|
AOFS 4040-191 |
633 - 1064 нм (ИК) |
40 МГц |
2 х 6 мм |
Диоксид теллура |
|
|

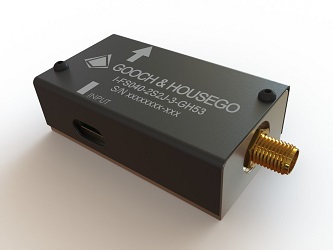

I-FS040-2S2J-3-GH53 |
1550 нм (ИК) |
40 МГц |
2 х 4 мм |
Диоксид теллура |
|
|
Поставщик
|
Gooch & Housego |
