Поставщик
|
Edmund Optics |
|
Артикул
|
14-574-RCD-05P |
|
Типы изделий
|
зеркала для управления пучком |
|
Диаметр
|
15 мм (1/2") |
|
Применение
|
для управления пучком |
|
RoHS
|
Compliant |
|
Step Response 20° (ms)
|
12 |
|
Step Response 0.1° (ms)
|
2 |
|
Scan Angle (°)
|
±25 (Mechanical) ±50 (Optical) |
|
Note
|
Do not connect or disconnect the mirror head while the base unit is connected to power as this will damage the mirror driver. |
|
Power Supply
|
Included with #14-576 |
|
Power Requirement
|
15 - 28 VDC |
|
Operating System
|
Windows® 10 |
|
Operating Temperature (°C)
|
0 to +40 |
|
Storage Temperature (°C)
|
-40 to +85 |
|
Repeatability (μrad)
|
30 - 100 RMS |
|
Mechanical Tilt (°)
|
±25 |
|
Surface Quality
|
60-40 |
|
Coating Specification
|
Ravg >94% @ 450 - 750nm |
|
Coating
|
Protected Silver |
|
Housing Diameter (mm)
|
45 |
|
Diameter (mm)
|
15.00 |
|
Model Number
|
MR-15-30 |

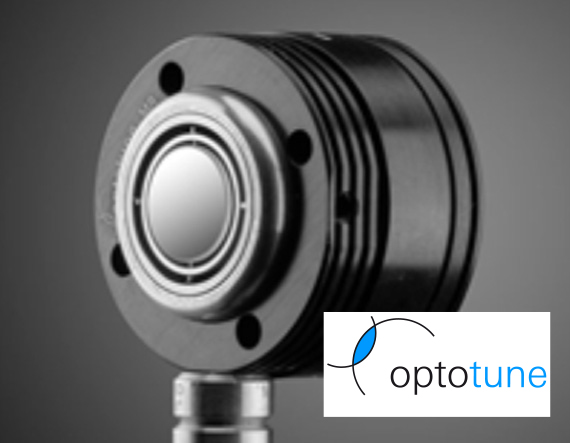

Описание
Зеркало Optotune для управления пучком относится к классу компонентов адаптивной или перестраиваемой оптики, применяемых для динамического изменения направления или формы отражённого светового пучка. Подложка зеркала покрыта отражающим слоем, рассчитанным на диапазон 450-750 нм, охватывающий большую часть видимого спектра. Обозначение Recertified (05-P) указывает на то, что данный экземпляр прошёл процедуру повторной сертификации и проверки соответствия исходным техническим характеристикам производителя. Компоненты Optotune для управления пучком нередко используют принципы адаптивной оптики, включая деформируемые или электрически перестраиваемые элементы, что расширяет возможности динамического управления оптическим трактом по сравнению с классическими статичными зеркалами.
Характеристики
- Тип: зеркало для управления пучком
- Производитель компонента: Optotune
- Диаметр: 15 мм
- Отражающее покрытие: диапазон 450-750 нм
- Статус: Recertified (05-P)
- Поставщик: Edmund Optics
- Артикул: 14-574-RCD-05P
Отрасли применения
Зеркала для управления пучком в видимом диапазоне применяются в системах лазерного сканирования, оптических проекторах, устройствах динамической фокусировки и наведения луча, а также в исследовательских установках, где требуется быстрое и точное изменение траектории светового пучка без механической замены оптики. Кроме того, статус Recertified указывает на прохождение повторного контроля качества, что подтверждает соответствие компонента исходным техническим требованиям производителя перед повторным вводом в эксплуатацию.
Поворотные зеркала Optotune обеспечивают больший диапазон оптического сканирования и больший размер зеркала, чем обычные гальванометры или микро-электромеханические (МЭМС) зеркала. Это двухосное зеркало с линейным двигателем (VCM) имеет компактную площадь основания с большим 15-миллиметровым зеркалом, которое можно регулировать с помощью механического наклона ± 25° для диапазона оптического сканирования ± 50°. Зеркало управляется с помощью графического интерфейса пользователя Optotune Cockpit через USB, последовательный периферийный интерфейс (SPI) или аналоговый вход. Поворотные зеркала Optotune доступны с защитным серебряным или золотым покрытием, что позволяет использовать их как в видимом, так и в ближнем инфракрасном диапазоне (NIR). Типичные области применения этих зеркал управления пучком включают автомобильный LiDAR, биометрическое слежение за глазами и расширение поля зрения систем машинного зрения.
Примечание: #14-574 и #14-575 требуют для работы #14-576. Радиатор прилагается к каждому зеркалу, его рекомендуется использовать для обеспечения надлежащего отвода тепла. Нельзя подключать и не отсоединять головку зеркала, пока базовый блок подключен к источнику питания, так как это может повредить драйвер зеркала.
