Поставщик
|
Edmund Optics |
|
Артикул
|
49-986 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Покрытие
|
без покрытия |
|
Диаметр
|
9 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.13 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
4.00 |
|
Чистая апертура CA (мм)
|
8.1 |
|
Радиус R1 = -R2 (мм)
|
32.69 |
|
Толщина кромки ET (мм)
|
1.38 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Uncoated |
|
Покрытие
|
Uncoated |
|
Эффективное фокусное расстояние EFL (мм)
|
36.00 |
|
Заднее фокусное расстояние BFL (мм)
|
35.31 |
|
Диаметр (мм)
|
9.00 +0.0/-0.025 |
Описание

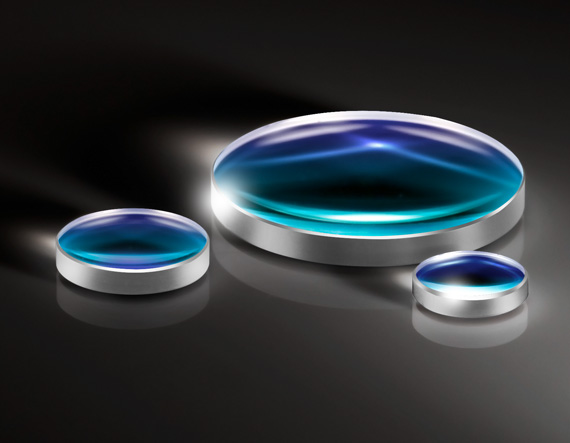

Двояковыпуклая линза артикула 49-986 от Edmund Optics — это уникальный симметричный элемент диаметром 9 мм и фокусным расстоянием 36 мм, изготовленный из плавленого кварца (UV Fused Silica) без каких-либо просветляющих покрытий. Хотя в названии может упоминаться диапазон 500–1100 нм, отсутствие покрытий расширяет реальный рабочий спектр линзы от ультрафиолета (185 нм) до ближнего ИК (2 мкм), делая её чрезвычайно универсальной. Материал UVFS обладает превосходной термостабильностью и высокой лучевой стойкостью, что позволяет использовать линзу с эксимерными и мощными твердотельными лазерами. Симметричная двояковыпуклая форма минимизирует сферические аберрации при сопряжённых расстояниях. Естественное пропускание кварца (~92% на поверхность) вполне приемлемо для макетирования, прототипирования и многих научных экспериментов. Линза имеет матированные края, подавляющие паразитные засветки. Изделие поставляется в чистом контейнере. Это идеальный выбор для лабораторий, где требуется гибкость в выборе длины волны без замены оптики.
Характеристики
Артикул производителя: 49-986 (Edmund Optics). Тип: двояковыпуклая линза. Материал: UV Fused Silica. Диаметр: 9,0 мм (±0,05 мм). Эффективное фокусное расстояние: 36,0 мм (±2%). Рабочий диапазон: 185–2000 нм (без покрытия). Покрытие: отсутствует. Пропускание: ~92% на поверхность. Числовая апертура: ~0,125. Толщина по центру: 2,2 мм. Радиус кривизны поверхностей: ~37,3 мм. Качество поверхности: 40-20. Точность формы: λ/2. Лучевая стойкость: >5 Дж/см² (10 нс).
Отрасли применения
Линза 49-986 применяется в установках лазерной накачки для фокусировки УФ и ИК излучения. В спектроскопии она служит для коллимации широкополосных источников. В учебных лабораториях используется для опытов по геометрической оптике. Также востребована в прототипах оптических датчиков.
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
