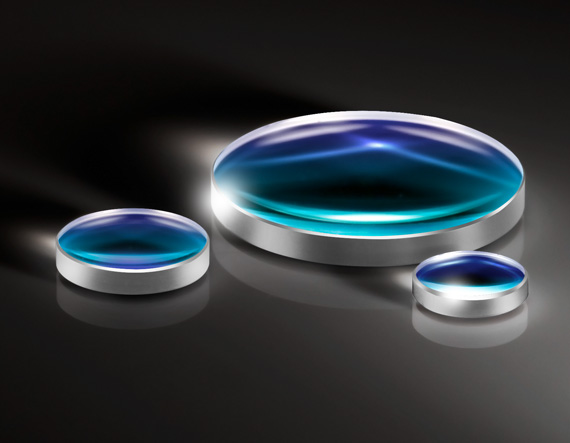

Двояковыпуклая линза, покрытие для 500-1100 нм, диаметр: 9 мм, фокусное расстояние: 18 мм, без покрытия, материал: UVFS (плавленый кварц для УФ диапазона)

Описание

Двояковыпуклая линза с диаметром 9 мм и эффективным фокусным расстоянием 18 мм предназначена для собирания и фокусировки оптического излучения. Положительная оптическая сила позволяет использовать её для формирования промежуточного изображения, коллимации расходящегося пучка или фокусировки параллельного света в компактных узлах. При выборе положения линзы следует учитывать направление хода лучей, рабочее расстояние до объекта или изображения и допустимый диаметр пучка.

Соотношение фокусного расстояния к диаметру составляет 2, поэтому линза относится к относительно светосильным компонентам. Такая геометрия помогает собирать больше излучения при ограниченном габарите системы, но одновременно повышает требования к центрированию, качеству посадочного места и контролю аберраций. Двояковыпуклая форма наиболее рациональна для работы с предметом и изображением, расположенными на конечных расстояниях; для строго коллимированного пучка ориентацию линзы выбирают с учётом требуемой минимизации сферической аберрации.

Материал UVFS — плавленый кварц, пригодный для оптических систем, работающих от ультрафиолетовой до ближней инфракрасной области. Незакреплённую линзу необходимо устанавливать без чрезмерного осевого или радиального усилия: точечный контакт, перекос и загрязнение поверхностей могут ухудшить качество изображения и вызвать паразитные отражения. Для получения расчётного результата рекомендуется использовать рефракционные характеристики плавленого кварца на рабочей длине волны и предусмотреть регулировку наклона и положения по оптической оси.

Характеристики

• Тип: двояковыпуклая сферическая линза (DCX).
• Диаметр оптического элемента: 9 мм.
• Эффективное фокусное расстояние (EFL): 18 мм.
• Оптическая сила: положительная; линза фокусирует проходящее излучение.
• Расчётное относительное отверстие: f/2, определённое как EFL/диаметр.
• Материал: UVFS, плавленый кварц для работы в УФ- и широком спектральном диапазоне.
• Конструкция: одиночный оптический элемент с двумя выпуклыми поверхностями.
• Покрытие: в исходном названии одновременно указаны «без покрытия» и диапазон 500–1100 нм; исполнение требует уточнения.
• Упомянутый диапазон 500–1100 нм относится к спорной характеристике покрытия, а не к подтверждённому параметру линзы.
• Фокусировка: сходящийся пучок формируется за линзой при прохождении коллимированного света.

Отрасли применения

• Оптические датчики и измерительные приборы, где требуется компактная собирающая линза с фокусным расстоянием 18 мм.
• Машинное зрение и системы формирования изображения при наличии механизма точного центрирования.
• Лазерные и волоконно-оптические узлы для фокусировки или сопряжения пучков в видимом и ближнем ИК диапазонах.
• Спектроскопические и лабораторные установки, использующие плавленый кварц и широкий диапазон пропускания материала.
• Учебные и прототипные оптические сборки, в которых требуется доступный для расчёта положительный оптический элемент.

Описание семейства продуктов

• Положительные фокусные расстояния для приложений обработки изображений
• Диапазон длин волн 200–2200 нм
• Доступно множество вариантов антибликового покрытия

Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
