Расширитель лазерного пучка Vega™, расширение луча: 7X, покрытие для 355 нм

Описание

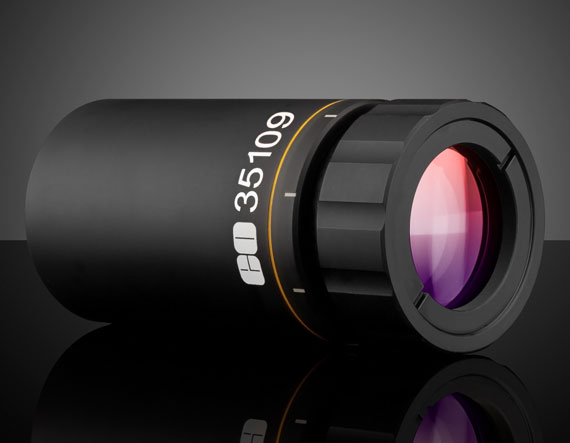

Расширитель лазерного пучка Vega™, артикул 35-109, с коэффициентом расширения 7X и покрытием для длины волны 355 нм предназначен для точного изменения диаметра лазерного луча в ультрафиолетовом диапазоне. Это специализированный оптический модуль, который позволяет перераспределять энергию по сечению пучка, адаптируя его под задачи фокусировки, коллимации или формирования требуемого профиля на объекте. Серия Vega™ ориентирована на высокую стабильность и качество оптических параметров, что делает этот расширитель подходящим для сложных лазерных систем.

Коэффициент расширения 7X означает, что на выходе модуля диаметр пучка увеличивается в семь раз по сравнению с входным. Такое изменение геометрии луча используется для уменьшения угловой расходимости при последующей фокусировке или для оптимизации взаимодействия с оптическими элементами, работающими при определённом размере апертуры. Модульная конструкция расширителя предусматривает точную центровку внутренних линз и оптимизацию положения для достижения минимальных аберраций и сохранения качества пучка.

Покрытие, рассчитанное на длину волны 355 нм, обеспечивает высокое пропускание и минимальные потери энергии в ультрафиолетовой области спектра. Это особенно важно для систем на Nd:YAG лазерах с удвоением или утроением частоты, где каждый процент потерь на оптике снижает эффективность процесса обработки или измерения. Использование специализированных покрытий уменьшает отражения на границах сред, снижает риск возникновения паразитных интерференционных эффектов и повышает стабильность параметров излучения на выходе.

Характеристики

Основная характеристика расширителя — коэффициент увеличения пучка 7X. Этот параметр задаёт соотношение диаметров входного и выходного лучей и определяет область оптимального применения модуля. Внутренняя оптическая схема, как правило, включает несколько линз, сформированных и расположенных таким образом, чтобы минимизировать сферические и хроматические аберрации при работе на заданной длине волны. Качество обработки оптики и точность сборки напрямую влияют на сохранение гауссова профиля и симметрии пучка.

Покрытие для 355 нм обеспечивает высокое пропускание в ультрафиолетовом диапазоне и снижает потери энергии на отражение. Это достигается использованием многослойных диэлектрических структур, рассчитанных на работу в узком спектральном диапазоне вокруг рабочей длины волны. Благодаря этому расширитель можно эффективно использовать в системах, где критична плотность энергии на объекте или требуются точные условия для воздействия ультрафиолетового излучения.

Механический корпус расширителя Vega™ обеспечивает стабильное положение внутренних оптических элементов и защищает их от внешних воздействий. Конструкция обычно предусматривает возможность точной юстировки модуля в составе оптической системы, а также совместимость с распространёнными видами крепежа и держателей. Это позволяет интегрировать расширитель в существующие лазерные установки без существенной переработки механической части тракта.

Отрасли применения

Расширитель лазерного пучка на 355 нм активно применяется в технологических установках для микрообработки и лазерной маркировки. Увеличение диаметра пучка и снижение его расходимости позволяют формировать на объекте более контролируемое пятно, улучшать качество гравировки и снижать риск перегрева материала. Такие модули используются в системах обработки полупроводниковых пластин, прецизионной резки тонких плёнок, а также при нанесении высокодетализированных маркировок на металлы и пластики.

В измерительных и диагностических системах расширители пучка используются для формирования коллимированных лучей с заданным диаметром, необходимых для спектроскопии, интерферометрии и лазерной метрологии. Ультрафиолетовое излучение на 355 нм применяется для возбуждения флуоресценции, изучения поверхностных слоёв и тонких структур, где важна высокая пространственная и спектральная разрешающая способность. Расширитель помогает оптимизировать геометрию пучка под параметры детекторов и оптических элементов системы.

В научно‑исследовательских установках и опытных стендах расширители серии Vega™ используются как регулирующие звенья при построении сложных оптических схем. Они позволяют экспериментировать с различными конфигурациями пучка, подбирать оптимальные условия для взаимодействия лазера с веществом и адаптировать существующие установки под новые задачи. Высокое качество оптики и стабильность параметров делают такие модули востребованными в проектах, где важна воспроизводимость результатов и долговременная надёжность работы системы.

Описание семейства продуктов

• Просветляющее покрытие для лазерных длин волн: 266 нм, 355 нм, 405 нм, 532 нм, 1 064 нм и 1 940 нм.
• Доступно фиксированное увеличение от 1,5 до 20 крат.
• Расхождение регулируется поворотной оптической системой

TECHSPEC^® Vega™ предназначены для требовательных лазерных приложений, включая лазерную обработку материалов, медицину и исследования. Эти компактные расширители луча оптимизированы для обычных длин волн лазеров, включая длины волн Nd:YAG, для обеспечения высокой производительности передающегося волнового фронта, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10. Для обеспечения совместимости с мощными лазерами эти расширители луча разработаны таким образом, чтобы предотвратить фокусировку фантомных изображений на внутренних поверхностях. Расширители линейного луча TECHSPEC Vega Laser легко монтируются с резьбой M30 x 1 и обеспечивают отличное соотношение цены и качества как при покупке отдельных единиц, так и при массовой интеграции.

Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Laser Line Beam Expanders.

Также доступны широкополосные расширители луча TECHSPEC® Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 515 нм, а версии на 1064 нм идеально подходят для использования с лазерными приложениями на длинах волн 1 030 нм, 1 070 нм и 1 080 нм.
