Поставщик
|
Edmund Optics |
|
Артикул
|
49-247 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-AR (250-425nm) |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Покрытие
|
4450 |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
250 - 425 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.33 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
1.5 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Радиус R1 = -R2 (мм)
|
7.80 |
|
Толщина кромки ET (мм)
|
1.50 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.70 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 250 - 425nmRavg ≤0.75% @ 250 - 425nmRavg ≤0.5% @ 370 - 420nm |
|
Покрытие
|
UV-AR (250-425nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
9.00 |
|
Заднее фокусное расстояние BFL (мм)
|
8.02 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |

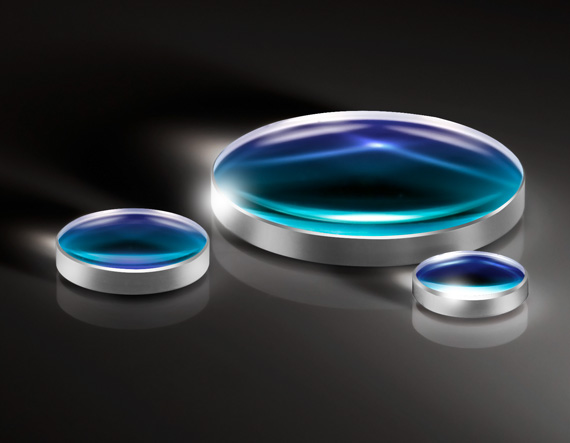

Описание
Двояковыпуклая линза UVFS, Ø6 мм, EFL 9 мм, покрытия 250–425 нм и 500–1100 нм. Двояковыпуклая линза собирает свет двумя выпуклыми поверхностями и удобна для симметричных схем. Диаметр и фокусное расстояние задают рабочую геометрию, а покрытие согласовано с указанным спектральным диапазоном. Версии без покрытия применяют, когда требуется собственный расчет отражений или дальнейшая обработка поверхности.
При проектировании тракта проверяют соответствие рабочей длины волны, апертуры, фокусного расстояния или угла установки параметрам источника и приемника. Монтаж выполняют в чистой зоне без перекоса, ударных нагрузок и чрезмерного усилия. После установки контролируют центрирование относительно оси, надежность фиксации и отсутствие паразитной засветки.
Использование в расчетном режиме позволяет сохранить характеристики оптической схемы и повторяемость результата. В лазерных системах дополнительно оценивают плотность мощности, качество юстировки и соблюдают правила безопасной работы с излучением.
Характеристики
- Артикул: 49-247
- Производитель: Edmund Optics
- Наименование: Двояковыпуклая линза UVFS, Ø6 мм, EFL 9 мм, покрытия 250–425 нм и 500–1100 нм
- Монтаж: совместимая оптическая механика
- Эксплуатация: защита рабочих поверхностей от загрязнений и царапин
Отрасли применения
Изделие применяется в машинном зрении, фотометрии, осветительных модулях, лабораторной оптике и измерительных приборах. Выбор конфигурации зависит от требований проекта, условий эксплуатации и характеристик сопрягаемого оборудования.
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
