Плоско-выпуклая линза из кварцевого стекла с покрытием для 400-1000 нм, диаметр: 6.0 мм, фокусное расстояние: 36.0 мм

Описание

Плоско-выпуклая линза Edmund Optics с артикулом 36-728 представляет собой высококачественный оптический элемент серии TECHSPEC®, изготовленный из плавленого кварца (UV Fused Silica, Corning 7980) и предназначенный для работы в расширенном видимом и ближнем инфракрасном диапазоне длин волн от 400 до 1000 нм. Диаметр линзы составляет 6,00 +0,0/-0,025 мм, световой диаметр — 5,4 мм, а эффективное фокусное расстояние равно 36,00 мм на длине волны 587,6 нм, что обеспечивает относительное отверстие f/6,0 и числовую апертуру 0,08. Задний фокальный отрезок составляет 34,63 мм, толщина по центру — 2,00 ±0,05 мм, толщина края — 1,73 мм, радиус кривизны поверхности — 16,51 мм. Линза имеет просветляющее покрытие VIS-NIR, обеспечивающее абсолютное отражение не более 0,25% на длине волны 880 нм и среднее отражение не более 1,25% в диапазонах 400–870 нм и 890–1000 нм. Покрытие оптимизировано для угла падения 0°. Плоско-выпуклая конструкция обеспечивает положительное фокусное расстояние и оптимально подходит для применений, где один из сопряжённых отрезков более чем в пять раз превышает другой, что минимизирует сферические аберрации. Линза имеет поверхностное качество 40-20, точность формы P-V 1,5λ и неоднородность λ/4 на длине волны 632,8 нм, центрирование менее 1 угловой минуты. Линза способна выдерживать лазерное излучение с плотностью мощности до 5 Дж/см² на длине волны 532 нм при длительности импульса 10 нс. Данная линза идеально подходит для сбора и фокусировки света в системах визуализации, а также для применения в спектроскопии, медицинской визуализации и промышленном контроле.

Характеристики

• Производитель: Edmund Optics
• Артикул: 36-728
• Серия: TECHSPEC®
• Тип линзы: плоско-выпуклая (PCX)
• Материал: плавленый кварц (UV Fused Silica, Corning 7980)
• Диаметр: 6,00 +0,0/-0,025 мм
• Световой диаметр: 5,4 мм
• Эффективное фокусное расстояние: 36,00 мм @ 587,6 нм
• Задний фокальный отрезок: 34,63 мм
• Относительное отверстие: f/6,0
• Числовая апертура: 0,08
• Толщина по центру: 2,00 ±0,05 мм
• Толщина края: 1,73 мм
• Радиус кривизны: 16,51 мм
• Покрытие: VIS-NIR (400–1000 нм)
• Средний коэффициент отражения: ≤1,25% @ 400–870 нм; ≤1,25% @ 890–1000 нм
• Диапазон длин волн: 400–1000 нм
• Поверхностное качество: 40-20
• Точность формы (P-V): 1,5λ @ 632,8 нм
• Неоднородность (P-V): λ/4 @ 632,8 нм
• Центрирование: <1 угловой минуты
• Допуск на фокусное расстояние: ±1%
• Лазерная стойкость: 5 Дж/см² @ 532 нм, 10 нс

Отрасли применения

• Системы формирования изображений и визуализации
• Спектроскопия и спектральный анализ
• Медицинская визуализация и диагностика
• Промышленные системы контроля и измерений
• Лазерная оптика и фокусировка
• Научно-исследовательские лабораторные установки
• Оптические датчики и сенсоры
• Системы машинного зрения

Описание семейства продуктов

• Плавленый кремнезем УФ-класса
• Диапазон длин волн от 200 нм до 2,2 мкм
• Доступно множество вариантов покрытия

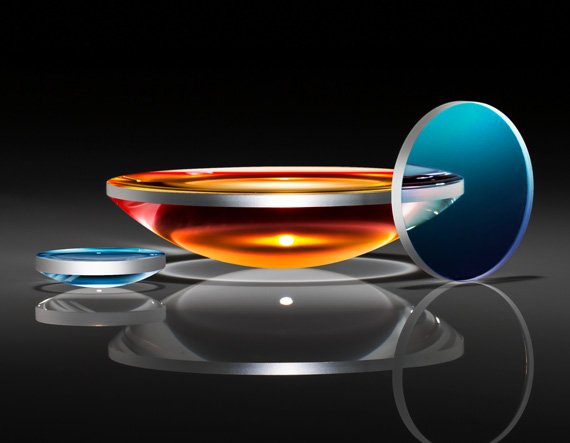

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
