Поставщик
|
Edmund Optics |
|
Артикул
|
63-787 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.13 |
|
f / #
|
4 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Радиус R1 (мм)
|
11.00 |
|
Толщина кромки ET (мм)
|
1.58 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.00 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Заднее фокусное расстояние BFL (мм)
|
22.63 |
|
Эффективное фокусное расстояние EFL (мм)
|
24.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Плоско-выпуклая линза из кварцевого стекла, покрытие 400–1000 нм, диаметр 6 мм, фокусное расстояние 24 мм. Плоско-выпуклая линза сочетает одну плоскую и одну выпуклую поверхность, создавая положительную оптическую силу в компактном формате. Указанное покрытие уменьшает потери на отражение в заданном диапазоне, а затемненные торцы ограничивают паразитный свет, распространяющийся через боковую поверхность. При правильной ориентации линза помогает получить расчетное фокусное расстояние и контролируемое распределение энергии в пучке.
При проектировании оптического узла учитывают механический интерфейс, поперечный размер светового пучка, рабочую длину волны, качество юстировки и допустимую мощность излучения. Монтаж выполняют в чистой зоне: рабочие поверхности не касаются руками, а фиксацию проводят без перекоса и точечных нагрузок. После установки проверяют положение относительно оптической оси и отсутствие паразитного рассеяния.
Корректно подобранный компонент помогает сохранить расчетные характеристики прибора и уменьшить необходимость последующей коррекции схемы. Перед применением следует сопоставить приведенные параметры с требованиями конкретной установки, условиями окружающей среды и документацией на сопрягаемые узлы.
Характеристики
- Артикул: 63-787
- Производитель: Edmund Optics
- Наименование: Плоско-выпуклая линза из кварцевого стекла, покрытие 400–1000 нм, диаметр 6 мм, фокусное расстояние 24 мм
- Параметры: покрытие 400–1000 нм, диаметр 6 мм, фокусное расстояние 24 мм
- Монтаж: совместимый держатель или оптическая механика
- Обращение: рабочие поверхности защищают от загрязнений и царапин
Отрасли применения
Плоско-выпуклую линзу используют в лазерных трактах, системах коллимации, устройствах передачи изображения, датчиках, осветительных модулях и опытных оптических сборках. Она подходит для фокусировки и расширения пучка, когда параметры согласованы с длиной волны и апертурой. Выбор определяется диапазоном длин волн, требуемой точностью, способом крепления и особенностями всей оптической системы.
Описание семейства продуктов
- Плавленый кремнезем УФ-класса
- Диапазон длин волн от 200 нм до 2,2 мкм
- Доступно множество вариантов покрытия

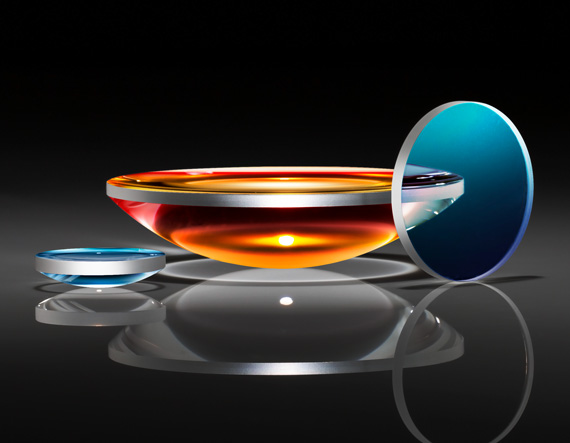

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
