Поставщик
|
Edmund Optics |
|
Артикул
|
63-785 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.20 |
|
f / #
|
2.5 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Радиус R1 (мм)
|
6.88 |
|
Толщина кромки ET (мм)
|
1.31 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.00 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Заднее фокусное расстояние BFL (мм)
|
13.63 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Плоско-выпуклая линза из кварцевого стекла Edmund Optics, артикул 63-785, предназначен для работы в области: видимый и ближний ИК. Для этой позиции заданы следующие параметры: диаметр 6 мм, фокусное расстояние 15 мм. Данная модификация служит для решения задачи управления излучением в компактной или разнесённой оптической системе. Оптическая сила элемента используется для сбора, фокусировки или коллимации света, а соотношение диаметра и фокусного расстояния характеризует его светосилу.
Особенность исполнения — покрытие для 400-1000 нм. Она определяет совместимость изделия с предусмотренным источником и влияет на потери, паразитные отражения, рассеяние или эффективность преобразования пучка. Компонент применяют как самостоятельный элемент либо в составе более сложной оптической сборки.
Характеристики
Покрытие уменьшает отражательные потери в целевом диапазоне; осевая юстировка позволяет реализовать расчётное положение фокуса. Значения диаметр 6 мм, фокусное расстояние 15 мм необходимо учитывать совместно, поскольку они задают доступную апертуру, пространственную конфигурацию и допустимые условия эксплуатации.
Монтаж выполняют в совместимом держателе, исключающем перекос и механическое напряжение. Для сохранения параметров рабочие поверхности защищают от пыли, следов пальцев и случайных царапин. В лазерных схемах дополнительно проверяют размер пучка, угол падения, поляризацию и плотность мощности на элементе.
Отрасли применения
Изделие востребовано в таких задачах, как компактные лазерные модули, датчики. Оно подходит для исследовательской фотоники, промышленного приборостроения, лабораторных измерений и разработки специализированных оптических модулей.
Практическая ценность компонента проявляется при построении воспроизводимого канала между источником, образцом и приёмником. Согласование спектра, механической установки и габаритов оптического тракта позволяет использовать заданные характеристики без компромисса по качеству сигнала.
Описание семейства продуктов
- Плавленый кремнезем УФ-класса
- Диапазон длин волн от 200 нм до 2,2 мкм
- Доступно множество вариантов покрытия

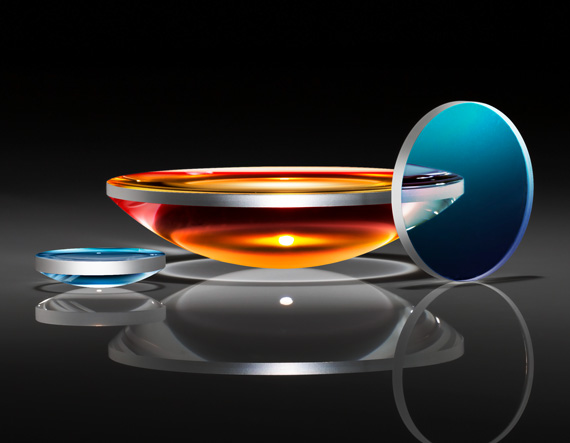

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
