Поставщик
|
Edmund Optics |
|
Артикул
|
63-819 |
|
Тип линз
|
выпуклые |
|
Диаметр
|
6 мм |
|
Материал
|
UVFS |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.25 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
2.00 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Радиус R1 = -R2 (мм)
|
10.65 |
|
Толщина кромки ET (мм)
|
1.34 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.20 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
12.00 |
|
Заднее фокусное расстояние BFL (мм)
|
11.23 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание

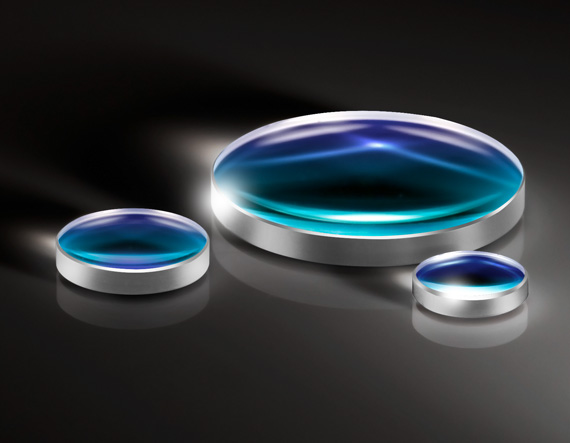

Двояковыпуклая линза Edmund Optics с артикулом 63-819 представляет собой высококачественный оптический элемент серии TECHSPEC®, изготовленный из плавленого кварца (UV Fused Silica). Данный материал обладает исключительной прозрачностью в широком спектральном диапазоне от 185 нм до 2,1 мкм, низким коэффициентом теплового расширения и высокой лазерной стойкостью. Линза имеет диаметр 6,00 мм, эффективное фокусное расстояние 12,00 мм и задний фокальный отрезок 11,23 мм, что обеспечивает относительное отверстие f/2,0 и числовую апертуру 0,25. Толщина по центру составляет 2,20 ±0,05 мм, толщина края — 1,34 мм, а радиусы кривизны обеих поверхностей равны 10,65 мм. Линза имеет просветляющее покрытие VIS-NIR, обеспечивающее высокое пропускание в диапазоне 400–1000 нм. Двояковыпуклая конструкция с двумя симметричными выпуклыми поверхностями обеспечивает минимальные сферические и хроматические аберрации при коэффициенте сопряжения 1:1, что делает линзу идеальной для применения в системах формирования изображений и фокусировки. Линза имеет поверхностное качество 40-20 и способна выдерживать лазерное излучение с плотностью мощности до 5 Дж/см² на длине волны 532 нм при длительности импульса 10 нс. Благодаря сочетанию высокого качества изготовления, широкого спектрального диапазона и превосходной лазерной стойкости, данная линза находит широкое применение в лазерной оптике, спектроскопии и научных исследованиях.
Характеристики
- Производитель: Edmund Optics
- Артикул: 63-819
- Серия: TECHSPEC®
- Тип линзы: двояковыпуклая (DCX)
- Материал: UVFS (плавленый кварц)
- Диаметр: 6,00 +0,00/-0,05 мм
- Эффективное фокусное расстояние: 12,00 мм
- Задний фокальный отрезок: 11,23 мм
- Относительное отверстие: f/2,0
- Числовая апертура: 0,25
- Толщина по центру: 2,20 ±0,05 мм
- Толщина края: 1,34 мм
- Радиус кривизны (R1 = R2): 10,65 мм
- Покрытие: VIS-NIR (400–1000 нм)
- Диапазон длин волн: 400–1000 нм
- Поверхностное качество: 40-20
- Центрирование: 3–5 угловых минут
- Допуск на фокусное расстояние: ±1%
- Лазерная стойкость: 5 Дж/см² @ 532 нм, 10 нс
- Соответствие: RoHS
Отрасли применения
- Лазерная оптика и фокусировка
- Системы формирования изображений и визуализации
- Спектроскопия и спектральный анализ
- Медицинская визуализация и диагностика
- Микроскопия и увеличительные системы
- Научно-исследовательские лабораторные установки
- Промышленные системы контроля и измерений
- Оптические датчики и сенсоры
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
