Поставщик
|
Edmund Optics |
|
Артикул
|
54-640 |
|
Типы изделий
|
оптические плиты |
|
Толщина
|
13 мм |
|
Ширина плиты
|
200 |
|
Длина плиты
|
600 |
|
Размер плиты
|
200х600 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 174
|
Compliant |
|
Плоскостность (мм)
|
0.18mm per 300mm |
|
Конструкция
|
Black Anodized Aluminum |
|
Монтажная резьба
|
(192) M6 x 1.0 on 25 Centerline ±0.025mm, on 12.5mm Corners |
|
Количество отверстий
|
192 |
|
Вес (кг)
|
3.9 |
|
Толщина (мм)
|
13 |
|
Ширина (мм)
|
200 |
|
Длина (мм)
|
600 |
|
Тип
|
Metric |
Описание

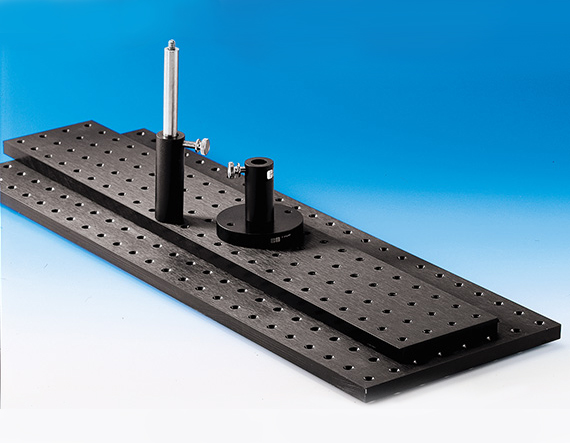

Оптическая плита Edmund Optics 54-640 представляет собой прямоугольный оптический breadboard с размерами приблизительно 600 × 200 × 13 мм и регулярной матрицей резьбовых отверстий (192 точки крепления). Оптические плиты и breadboard‑ы используются как жёсткие платформы для монтажа оптических и оптомеханических компонентов: стоек, держателей, линз, зеркал и прочих элементов. Толщина порядка 13 мм обеспечивает достаточную жёсткость и устойчивость к вибрациям при лабораторном использовании, а регулярная сетка отверстий позволяет свободно конфигурировать оптические схемы без жёсткой привязки к фиксированным позициям. Плита обычно изготавливается из стали или алюминия с защитным покрытием, обеспечивающим защиту от коррозии и стабильность характеристик при длительной эксплуатации. Оптическая плита формирует базовую поверхность для построения модульных систем: от учебных стендов до исследовательских установок и прототипов, где требуется изменяемая конфигурация оптических модулей.Характеристики
- Тип: оптическая плита (optical breadboard).
- Габариты: длина ~600 мм, ширина ~200 мм, толщина ~13 мм.
- Количество отверстий: 192 резьбовых точки крепления.
- Назначение: монтаж стоек, держателей и оптических компонентов.
- Материал: металл (сталь или алюминий) с защитным покрытием.
Отрасли применения
- Лабораторная оптика и фотоника: базовая платформа для построения экспериментальных оптических схем.
- R&D и прототипирование: гибкое размещение модулей в исследовательских стендах.
- Учебные лаборатории: демонстрация принципов модульного монтажа оптики и оптомеханики.
- Промышленные тестовые стенды: компактные платформы для измерительных и калибровочных систем.
Описание семейства продуктов
- Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
- Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
- Черный анодированный алюминий
В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
