Поставщик
|
Edmund Optics |
|
Артикул
|
89-416 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-AR (250-425nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4447 |
|
Диаметр
|
5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
250 - 425 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.17 |
|
f / #
|
3 |
|
Чистая апертура CA (мм)
|
4.5 |
|
Радиус R1 (мм)
|
6.88 |
|
Толщина кромки ET (мм)
|
1.23 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.70 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 250 - 425nmRavg ≤0.75% @ 250 - 425nmRavg ≤0.5% @ 370 - 420nm |
|
Покрытие
|
UV-AR (250-425nm) |
|
Заднее фокусное расстояние BFL (мм)
|
13.83 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Диаметр (мм)
|
5.00 +0.0/-0.025 |
Описание
Плоско-выпуклая линза из кварцевого стекла, покрытие 250–425 нм, диаметр 5 мм, фокусное расстояние 15 мм. Плоско-выпуклая линза создает положительную оптическую силу за счет одной выпуклой поверхности. Она используется для фокусировки, коллимации и изменения диаметра светового пучка. Спектральное покрытие уменьшает потери на отражение в указанном диапазоне; у исполнений с затемненными торцами дополнительно снижается паразитное боковое рассеяние.
При интеграции в прибор сопоставляют параметры изделия с геометрией пучка, длиной волны, требуемой точностью и механическим интерфейсом. Оптические поверхности держат в чистоте, не касаются пальцами и фиксируют без чрезмерных нагрузок. После монтажа проводят юстировку относительно оси системы и проверяют отсутствие нежелательных отражений, виньетирования либо механического натяжения.
Стабильный результат обеспечивает применение в расчетном режиме и соблюдение требований сопрягаемого оборудования. Для лазерных и волоконных трактов дополнительно контролируют мощность, радиусы изгиба, чистоту коннекторов и безопасность работы с излучением.
Характеристики
- Артикул: 89-416
- Производитель: Edmund Optics
- Наименование: Плоско-выпуклая линза из кварцевого стекла, покрытие 250–425 нм, диаметр 5 мм, фокусное расстояние 15 мм
- Монтаж: совместимая оптическая или механическая система
- Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений
- Подбор: по спектральному диапазону, габаритам и параметрам тракта
Отрасли применения
Плоско-выпуклая линза применяется в лазерных трактах, системах визуализации, датчиках, осветительной технике, спектроскопии и экспериментальной фотонике. Конкретная конфигурация зависит от рабочего спектра, допустимых потерь, размеров светового поля и требований проекта.
Описание семейства продуктов
- Плавленый кремнезем УФ-класса
- Диапазон длин волн от 200 нм до 2,2 мкм
- Доступно множество вариантов покрытия

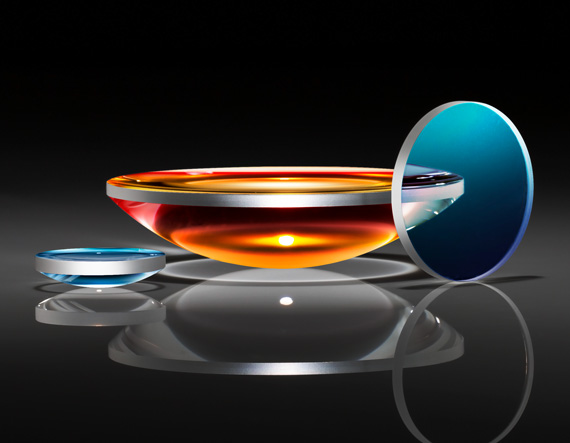

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
