Поставщик
|
Edmund Optics |
|
Артикул
|
67-234 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.25 |
|
f / #
|
2 |
|
Чистая апертура CA (мм)
|
49.00 |
|
Радиус R1 (мм)
|
45.85 |
|
Толщина кромки ET (мм)
|
1.58 |
|
Допуск толщины центра (мм)
|
±0.10 |
|
Толщина центра CT (мм)
|
9.00 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Ravg ≤0.4% @ 425 - 675nm |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Заднее фокусное расстояние BFL (мм)
|
93.84 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Диаметр (мм)
|
50.00 +0.0/-0.025 |
Описание
Плоско-выпуклая линза Edmund Optics 67-234 изготовлена из кварцевого стекла и имеет диаметр 50 мм при фокусном расстоянии 100 мм. Крупная апертура позволяет собирать или фокусировать широкие пучки, а плавленый кварц обеспечивает хорошую термическую стабильность и подходит для систем, предъявляющих повышенные требования к однородности материала и устойчивости к лазерному излучению.
Просветляющее покрытие рассчитано на диапазон 425–675 нм при угле падения 0°. Оно охватывает основную часть видимого спектра и снижает отражательные потери при близком к нормальному прохождении света. Линза может использоваться с белыми источниками, видимыми лазерами и светодиодами. При значительном наклоне спектральная характеристика многослойного покрытия изменяется, поэтому компонент желательно устанавливать перпендикулярно оптической оси.
Фокусное расстояние 100 мм при диаметре 50 мм формирует сравнительно светосильную конфигурацию. Использование полной апертуры обеспечивает высокую собирающую способность, но повышает влияние сферической аберрации. Если важнее размер пятна или качество изображения, рабочий диаметр можно ограничить диафрагмой. Плоско-выпуклая форма лучше всего работает при несимметричном сопряжении, например при фокусировке параллельного пучка.
Кварцевое стекло характеризуется меньшим тепловым расширением, чем многие обычные оптические стекла. Это полезно в системах с изменяющейся температурой или интенсивным источником. Тем не менее температурный режим покрытия, клеевых соединений и оправы также должен соответствовать условиям эксплуатации.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 67-234.
- Тип: плоско-выпуклая сферическая линза.
- Материал: кварцевое стекло.
- Диаметр: 50 мм.
- Фокусное расстояние: 100 мм.
- Рабочий диапазон покрытия: 425–675 нм.
- Расчетный угол падения для покрытия: 0°.
- Основные функции: фокусировка и сбор видимого света.
Особенности выбора и интеграции
Крупную линзу размещают в оправе с равномерной опорой и компенсацией температурного расширения. Для фокусировки коллимированного пучка выпуклую сторону направляют к входящему свету. Рабочую апертуру выбирают с учетом допустимого уровня аберраций. При мощном лазерном излучении проверяют порог повреждения покрытия и избегают загрязнений, которые могут вызвать локальный нагрев.
Отрасли применения
- Широкоапертурные видимые лазерные системы.
- Сбор света от ламп и мощных светодиодов.
- Проекционные и осветительные приборы.
- Спектроскопические установки.
- Научные оптические стенды.
- Фокусировка на крупные детекторы.
- Системы машинного зрения с широкой апертурой.
Описание семейства продуктов
- Плавленый кремнезем УФ-класса
- Диапазон длин волн от 200 нм до 2,2 мкм
- Доступно множество вариантов покрытия

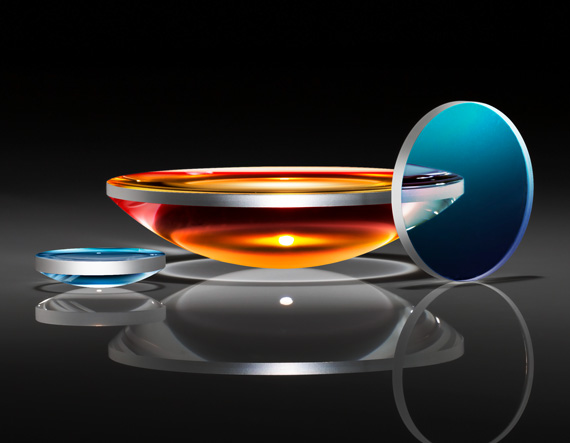

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
