Поставщик
|
Edmund Optics |
|
Артикул
|
34-079 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Диаметр
|
50 мм |
|
Толщина кромки ET (мм)
|
1.58 |
|
Диаметр (мм)
|
50.00 +0.0/-0.025 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 405nm, 10ns |
|
Тип
|
Plano-Convex Lens |
|
Поверхностная точность
|
λ/4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Расчетная длина волны DWL (нм)
|
405 |
|
Числовая апертура NA
|
0.25 |
|
f / #
|
2.00 |
|
Чистая апертура CA (мм)
|
49.0 |
|
Радиус R1 (мм)
|
45.85 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Допуск толщины центра (мм)
|
±0.10 |
|
Толщина центра CT (мм)
|
9.00 |
|
Центрирование (угл. Мин.)
|
≤1 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Заднее фокусное расстояние BFL (мм)
|
93.84 |
Описание

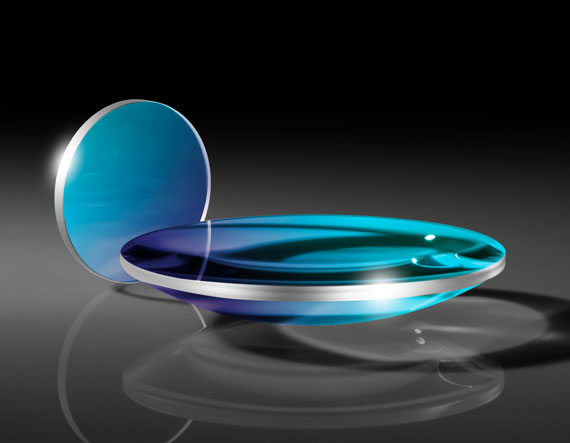

Плоско-выпуклая линза из кварцевого стекла предназначена для фокусировки и формирования светового пучка в ультрафиолетовой области, а также в близких к ней диапазонах, где важны стабильность и хорошая прозрачность материала. Кварцевое стекло обеспечивает оптическую надежность и устойчивость в прикладных и лабораторных системах. Покрытие для 405 нм делает линзу особенно удобной для работы с фиолетовым и ближним УФ светом, где требуется более высокая передача и уменьшение отражений. Диаметр 50.0 мм обеспечивает большую апертуру, что полезно при работе с широким пучком или крупным полем освещения. Фокусное расстояние 100.0 мм дает мягкую и контролируемую фокусировку, удобную для лабораторных и аналитических задач. Такое изделие подходит для приборов, где нужно получить устойчивое и аккуратное формирование светового пятна без сложной конструкции. Линза полезна в экспериментальной оптике, измерительных системах и специализированных УФ-узлах.
Характеристики
- Тип: плоско-выпуклая линза.
- Материал: кварцевое стекло.
- Покрытие: для 405 нм.
- Диаметр: 50.0 мм.
- Фокусное расстояние: 100.0 мм.
- Назначение: фокусировка и передача УФ света.
Отрасли применения
Линза используется в фотонике, УФ-оптике, лабораторных исследованиях, приборостроении и измерительной технике. Она подходит для задач с 405 нм и для крупных световых полей. Изделие востребовано в точных и стабильных оптических сборках.
Описание семейства продуктов
- <0,25 % отражения при 405 нм для 405 нм диодов
- Доступны диаметры 5–50 мм
- Доступны конструкции EFL 10–250 мм
- Предлагаются варианты с V-образным покрытием 532 нм, 633 нм, 1 064 нм и 1 550 нм
Линзы TECHSPEC® Laser Line из плавленого кварца PCX с покрытием доступны с различными вариантами покрытия лазерной линии V-Coat AR. Эти линзы, разработанные для обеспечения максимальной пропускной способности при заданной длине волны лазера, идеально подходят для приложений, использующих маломощные гелий-неоновые, диодные и Nd:YAG-лазеры. С максимальным отражением <0,25% на поверхность при расчетной длине волны линзы обеспечат превосходную передачу в приложениях, использующих несколько оптических компонентов.>
