Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
DAQBOX_4_125M_12 |
|
Типы изделий
|
плата сбора данных |
|
Тип сенсора
|
USB Type-C |
|
Интерфейс
|
Gigabit Ethernet |
|
Напряжение питания
|
5 В |
|
Количество каналов
|
4 |
|
[АЦП] Частота дискретизации
|
125 MSPS |
|
Габаритные размеры
|
109 × 70 × 27 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

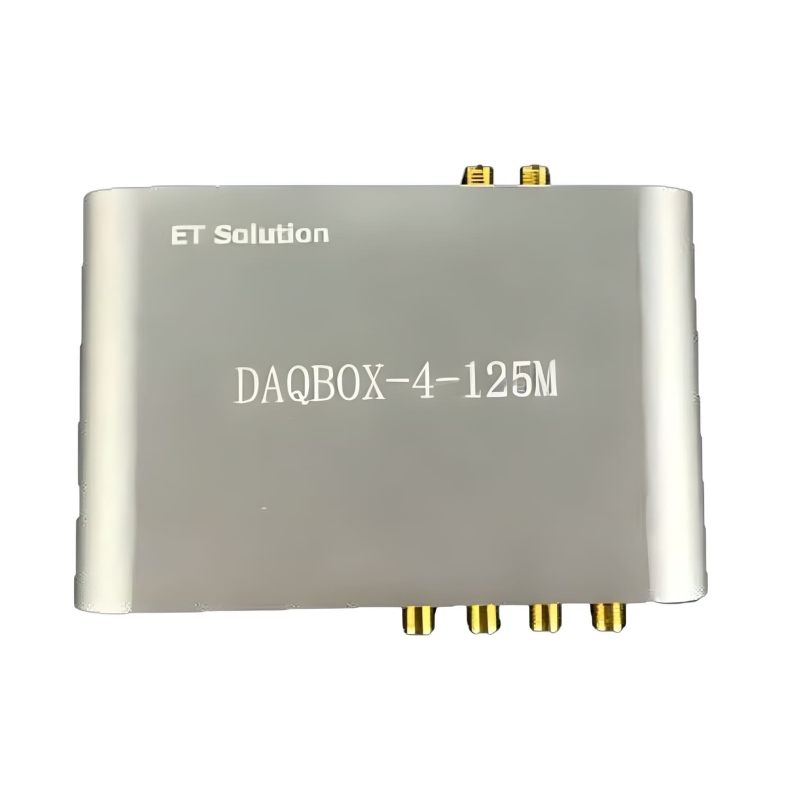

DAQBOX 4 125M 12 – портативный модуль сбора данных для задач, где требуется высокая скорость оцифровки при небольшом количестве каналов. Устройство рассчитано на регистрацию быстрых аналоговых сигналов, работу с импульсными датчиками, SiPM-модулями, фотодетекторами и измерительными стендами.
Модель сочетает частоту дискретизации 125 MSPS, 12-битное разрешение и передачу данных по Gigabit Ethernet. Благодаря компактному корпусу и питанию от 5 В через Type-C модуль легко интегрируется в лабораторные, переносные и выездные измерительные системы.
Преимущества:
- Высокая скорость дискретизации 125 MSPS для анализа быстрых сигналов;
- 4 канала — удобный формат для компактных многосигнальных измерений;
- 12-битное АЦП для точной цифровой регистрации формы сигнала;
- Подключение к компьютеру через Gigabit Ethernet;
- Низкое энергопотребление — менее 2 Вт;
- Сигнальные входы SMA для стабильного соединения с измерительным оборудованием;
- Возможность синхронизации между несколькими платами;
- Поддержка внешнего тактового сигнала и триггерного интерфейса;
- Удобен для переносных установок и работы на объекте.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
109 × 70 × 27 мм |
|
Количество каналов |
4 |
|
Частота дискретизации |
125 MSPS |
|
Разрядность АЦП |
12 бит |
|
Диапазон входного сигнала |
от -1 В до +1 В |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Интерфейс питания |
USB Type-C |
|
Напряжение питания |
5 В |
|
Тип входных разъёмов |
SMA |
|
Энергопотребление |
менее 2 Вт |
|
Синхронизация между платами |
поддерживается |
|
Внешний тактовый сигнал |
поддерживается |
|
Внешний триггер |
поддерживается |
Области применения:
- Сбор и оцифровка сигналов SiPM;
- Измерение быстрых импульсных процессов;
- Работа с фотодетекторами и сенсорными модулями;
- Лабораторные исследовательские стенды;
- Физические эксперименты и испытательные установки;
- Портативные системы регистрации данных;
- Выездные измерения и полевые испытания;
- Контроль сигналов в детекторных системах;
- Разработка и тестирование измерительной электроники;
- Образовательные лаборатории и инженерные практикумы.

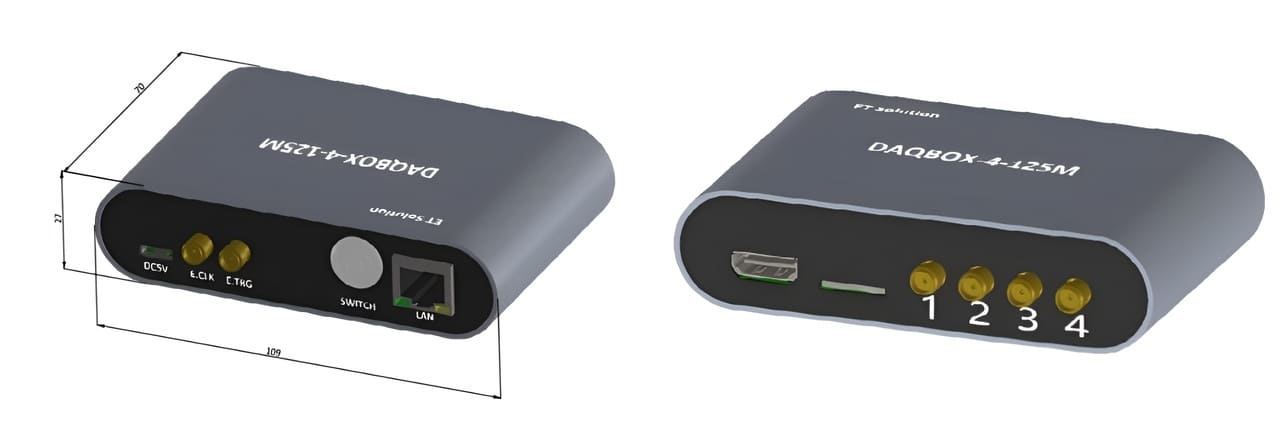

Габаритные размеры:
