Поставщик
|
Edmund Optics |
|
Артикул
|
45-666 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Покрытие
|
без покрытия |
|
Диаметр
|
4 мм |
|
Диаметр (мм)
|
4.00 |
|
Подложка
|
N-LASF9 |
|
Тип
|
Drum Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
+0/-50 |
|
Индекс преломления nd
|
1.850 |
|
Длина (мм)
|
5.00 |
|
Допуск по длине (мкм)
|
±3 |
|
Радиус R (мм)
|
2.50 |
|
Допуск радиуса (мкм)
|
+0/-1.5 |
|
Качество поверхности
|
40-20 |
|
Диапазон длин волн (нм)
|
380 - 2500 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
EO-45-666 — шаровая линза, шлифованная в осевом направлении, с диаметром 4.0 мм, длиной 5.0 мм, материалом N-LASFN9 и исполнением покрытия без покрытия. Такой формат объединяет свойства шаровой геометрии с более удобной механической ориентацией и посадкой в узле, что особенно полезно для волоконных и миниатюрных оптических сборок. Осевое шлифование помогает упростить интеграцию линзы в держатели, канавки и корпусные элементы, где требуется более предсказуемое позиционирование.
Модель EO-45-666 подходит для волоконного сопряжения, микрооптики, телеком-компонентов, датчиков, лазерных модулей и исследовательских стендов, где материал N-LASFN9, длина 5.0 мм и покрытие без покрытия должны быть согласованы с рабочим диапазоном и способом монтажа. Такое решение востребовано в НИОКР и прикладной фотонике, где компактные линзовые элементы с улучшенной механической интеграцией помогают строить стабильные и воспроизводимые оптические узлы.
Характеристики
- Тип изделия: шаровая линза с осевым шлифованием
- Диаметр: 4.0 мм
- Длина: 5.0 мм
- Материал: N-LASFN9
- Покрытие: без покрытия
- Подходит для волоконного сопряжения и миниатюрной оптики
- Полезна для более удобной механической интеграции
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Волоконные и телеком-узлы
- Миниатюрные лазерные модули
- НИОКР и инженерные стенды
- Микрооптика и датчики
- Фокусировка и сопряжение света
- Компактная механическая интеграция
Описание семейства продуктов
- Легче устанавливать и обращаться с ними, чем со стандартными шаровыми линзами.

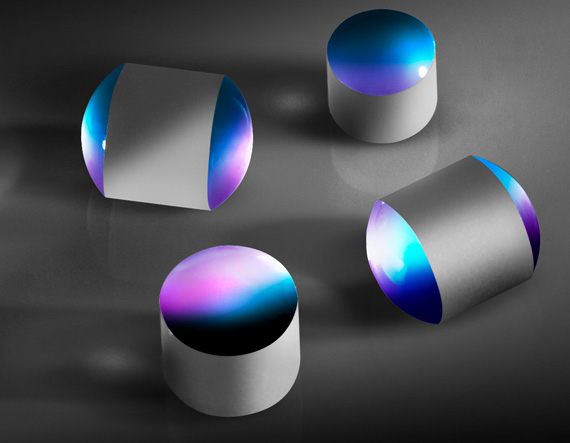

Барабанные линзы представляют собой стеклянные сферы, отшлифованные в осевом направлении для обеспечения монтажной поверхности. Окружность земли D упрощает решение проблем, обычно связанных с шаровыми линзами. Идеально подходит для оптической передачи в оптоволоконной связи. Линзы типа B Drum имеют полированную плоскую поверхность для прямого контакта с волокном и работают как удлиненные линзы PCX.
