Поставщик
|
Edmund Optics |
|
Артикул
|
90-859 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Диаметр
|
4 мм |
|
Диаметр (мм)
|
4.00 |
|
Подложка
|
S-LAH79 |
|
Тип
|
Half-Ball Lens |
|
Покрытие
|
Uncoated |
|
Радиус R (мм)
|
2.00 |
|
Допуск радиуса (мкм)
|
+0/-1.5 |
|
Качество поверхности
|
40-20 |
|
Толщина (мм)
|
2.00 |
|
Допуск по толщине (мм)
|
±0.05 |
|
Диапазон длин волн (нм)
|
400 - 2400 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

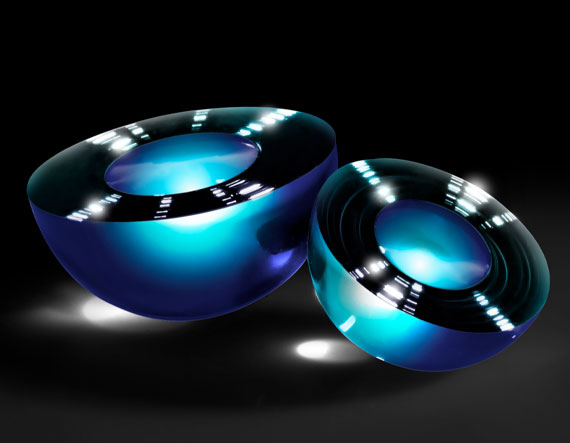

Линза 90-859 представляет собой полушаровую линзу диаметром 4,0 мм, изготовленную из высокоиндексного стекла S‑LAH79. Полушаровые линзы используются для повышения числовой апертуры оптических систем, сбора максимального количества света с ограниченной апертуры и эффективного ввода/вывода излучения в волоконные и интегральные оптические структуры. Высокий показатель преломления S‑LAH79 позволяет значительно увеличить эффективную апертуру и усилить концентрацию света, особенно в связке с микролинзами и волоконными системами. Диаметр 4 мм делает линзу удобной для миниатюрных оптических модулей, датчиков и биомедицинских устройств, где нужно собрать свет на небольшую площадку или увеличить чувствительность системы. Полушаровая геометрия даёт компактную форму с минимальной длиной оптического пути внутри стекла, что снижает хроматические искажения по сравнению с более длинными системами.Характеристики
- Тип: полушаровая линза.
- Диаметр: 4,0 мм.
- Материал: S‑LAH79.
Отрасли применения
- Волоконная и интегральная оптика.
- Датчики и биомедицинские устройства.
- Микрооптика и фотоника.
Описание семейства продуктов
- Показатель преломления 2,0
- Упрощает системную интеграцию
- Также доступны шариковые линзы с высоким индексом
Полушаровидные линзы с высоким индексом TECHSPEC® имеют более высокий показатель преломления по сравнению с нашими шарообразными линзами LaSFN9 и обеспечивают более короткое заднее фокусное расстояние, упрощая соединение волокон. Эти линзы доступны в различных вариантах диаметра, все с подложкой S-LAH79 (Ohara). Полушаровые линзы с высоким индексом TECHSPEC® упрощают системную интеграцию и используются в различных приложениях, таких как эндоскопия и сканирование штрих-кодов. Свяжитесь с нами сегодня, чтобы обсудить индивидуальные параметры.
