Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
DAQBOX_32_125M_12 |
|
Типы изделий
|
плата питания |
|
Интерфейс
|
Gigabit Ethernet |
|
Напряжение питания
|
5 В |
|
Количество каналов
|
32 |
|
[АЦП] Частота дискретизации
|
125 MSPS |
|
Габаритные размеры
|
125 × 194 × 51 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

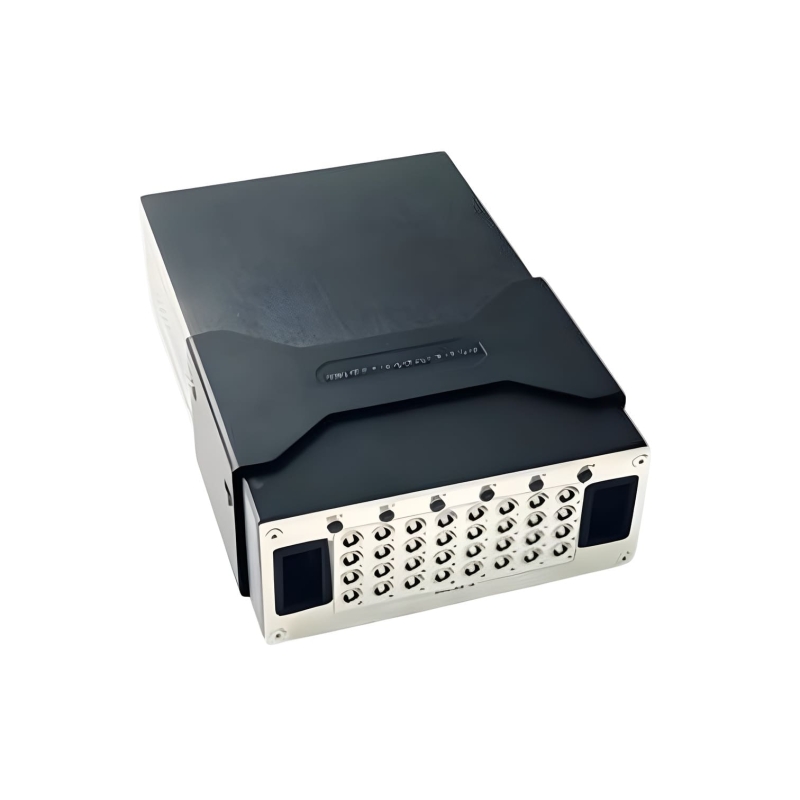

DAQBOX 32 125M 12 – многоканальный модуль сбора данных для задач, где требуется одновременная регистрация большого количества быстрых аналоговых сигналов. Устройство рассчитано на работу с 32 каналами и обеспечивает дискретизацию 125 MSPS при 12-битном разрешении.
Модель подходит для построения плотных измерительных систем, детекторных комплексов, лабораторных стендов и экспериментальных установок. Передача данных выполняется через Gigabit Ethernet, питание подаётся от источника 5 В, а входные сигналы подключаются через разъёмы LEMO.
Преимущества:
- 32 канала для масштабного многоканального сбора данных;
- Частота дискретизации 125 MSPS для регистрации быстрых процессов;
- 12-битное разрешение АЦП для точной оцифровки сигналов;
- Расширенный входной диапазон от -2 В до +2 В;
- Передача данных по Gigabit Ethernet;
- Поддержка внешнего тактового сигнала и триггера;
- Возможность синхронизации нескольких плат в единой системе;
- Разъёмы LEMO для надёжного подключения сигнальных линий;
- Подходит для стационарных исследовательских и промышленных установок;
- Удобен для построения систем с большим числом датчиков и каналов регистрации.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
125 × 194 × 51 мм |
|
Количество каналов |
32 |
|
Частота дискретизации |
125 MSPS |
|
Разрядность АЦП |
12 бит |
|
Диапазон входного сигнала |
от -2 В до +2 В |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Тип сигнальных разъёмов |
LEMO |
|
Напряжение питания |
5 В |
|
Энергопотребление |
менее 15 Вт |
|
Синхронизация между платами |
поддерживается |
|
Внешний тактовый сигнал |
поддерживается |
|
Внешний триггер |
поддерживается |
Области применения:
- Многоканальный сбор данных с SiPM-массивов;
- Регистрация сигналов от фотодетекторов и сенсорных матриц;
- Детекторные и радиационные измерительные системы;
- Лабораторные стенды для анализа импульсных сигналов;
- Системы мониторинга быстрых аналоговых процессов;
- Испытание и настройка многоканальной измерительной электроники;
- Сбор данных в научных установках и прототипах приборов;
- Инженерные испытания датчиков и экспериментальных модулей.

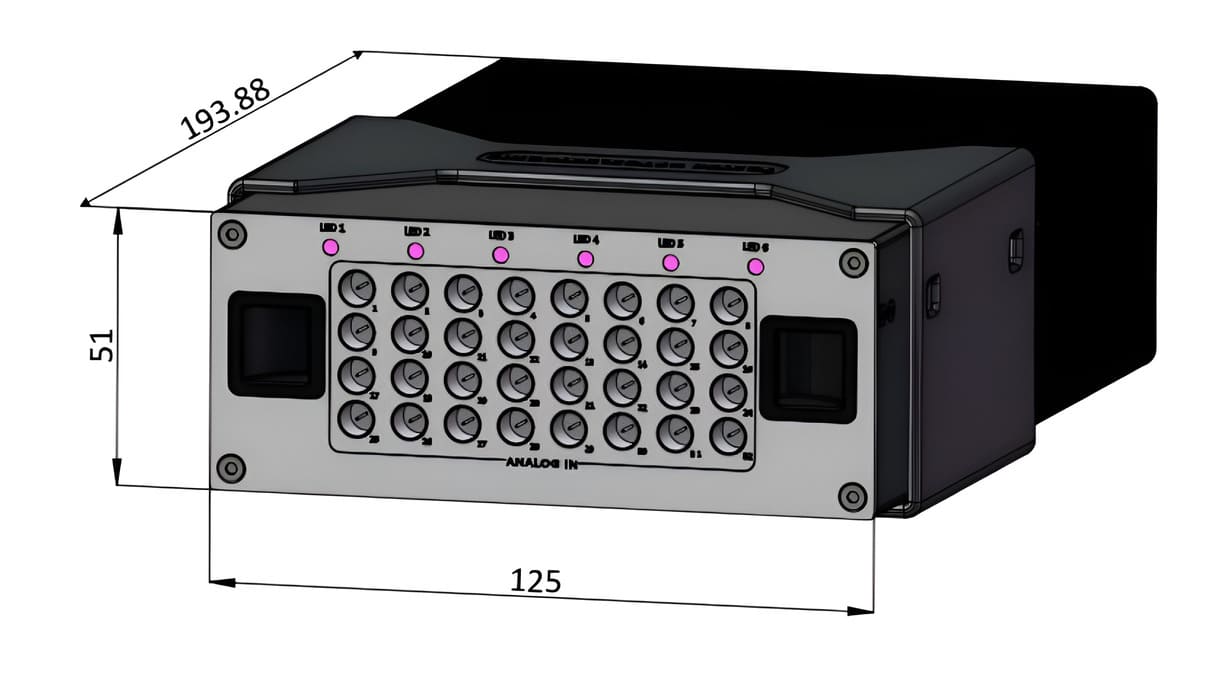

Габаритные размеры:
