Поставщик
|
Edmund Optics |
|
Артикул
|
47-269 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Диаметр
|
3 мм |
|
Применение
|
микроскопия |
|
Диаметр (мм)
|
3.00 |
|
Подложка
|
N-BK7 |
|
Тип
|
Half-Ball Lens |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
±5.0 |
|
Радиус R (мм)
|
1.50 |
|
Допуск радиуса (мкм)
|
+0.0/-1.5 |
|
Толщина (мм)
|
1.50 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
Описание

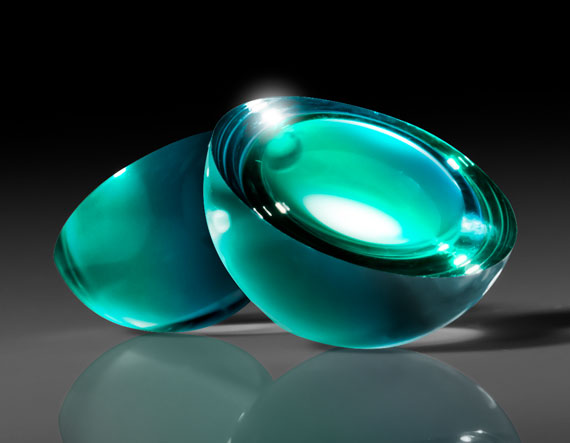

Полушаровая линза Edmund Optics 47-269 изготовлена из стекла N-BK7 и имеет диаметр 3 мм. Геометрия полусферы позволяет применять компонент для эффективного ввода и вывода света, повышения числовой апертуры, уменьшения расходимости излучения и сопряжения миниатюрных источников с последующей оптической системой. Малые размеры ориентируют линзу на микрооптику, сенсорные модули и компактные фотонные сборки.
Полушаровая линза отличается от обычного плоско-выпуклого элемента отношением толщины и радиуса кривизны. При размещении источника или приемника в подходящем положении она может уменьшить преломление на границе и увеличить собираемую долю излучения. Компонент часто используют рядом со светодиодами, лазерными диодами, фотодиодами и волокнами. Фактическая эффективность зависит от воздушного зазора, показателей преломления и точности центровки.
N-BK7 хорошо подходит для видимого диапазона и распространенных лабораторных применений. Поскольку покрытие в исходном описании не указано, параметры отражения и пропускания следует оценивать как для непокрытой поверхности либо уточнять по паспорту. Диаметр 3 мм требует специализированной оправы или контролируемой клеевой фиксации. Любое загрязнение занимает значительную долю рабочей поверхности и может заметно ухудшить результат.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 47-269.
- Тип: полушаровая линза.
- Диаметр: 3,0 мм.
- Материал: N-BK7.
- Формат применения: микрооптические системы.
- Основные функции: сбор, ввод, вывод и преобразование расходимости света.
- Покрытие в исходном описании не указано.
- Оптическая сила зависит от схемы и положения источника.
Особенности выбора и интеграции
Линзу устанавливают с точным совмещением центра кривизны и оси источника. Для активной юстировки используют микропозиционер и контролируют мощность на выходе. Если компонент приклеивается, состав наносят вне рабочей апертуры и учитывают его показатель преломления. Захватывать линзу следует микроинструментом с мягкими наконечниками. Перед установкой поверхность очищают бесконтактно или специальной микрооптической салфеткой.
Отрасли применения
- Светодиодные и лазерные диодные модули.
- Сопряжение излучения с оптическим волокном.
- Миниатюрные фотодетекторы.
- Микроскопия и эндоскопия.
- Оптические датчики.
- Интегрированная фотоника.
- Научные микрооптические эксперименты.
Описание семейства продуктов
- Полусферы соединения волокон
- Коллиматорные линзы
Линзы Half-Ball (полусферические) идеально подходят для таких приложений, как волоконная связь, эндоскопия, микроскопия, оптические датчики и лазерные измерительные системы.
