Поставщик
|
Edmund Optics |
|
Артикул
|
37-376 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
1900 - 2100 нм |
|
Тип расширителя
|
широкополосные |
|
Покрытие
|
BBAR (1900-2100nm) & Laser V-Coat (1940-1950nm) |
|
Увеличение, х
|
2 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
76 |
|
Регулировка расходимости
|
Rotating Optics |
|
Тип
|
Beam Expander |
|
Стиль
|
Fixed Magnification |
|
Спецификация покрытия
|
Ravg <0.1% @ 1940nm - 1950nm Ravg <0.5% @ 1900nm - 2100nm Ravg <0.25% @ 2000nm - 2100nm |
|
Пропускание (%)
|
>99 (nominal) |
|
Покрытие
|
BBAR (1900-2100nm) & Laser V-Coat (1940-1950nm) |
|
Длина (мм)
|
85.0 |
|
Диаметр корпуса (мм)
|
29.95 |
|
Подложка
|
Fused Silica 7980 |
|
Монтажная резьба
|
Input: Male M30 x 1 Output: Female M27 x 0.5 |
|
Переданный волновой фронт, пик-впадина
|
<λ/10 for 5.5mm input beam (nominal, λ = DWL) |
|
Выходное отверстие (мм)
|
23 |
|
Входное отверстие (мм)
|
10 |
|
Мощность расширения
|
2X |
|
Диапазон длин волн (нм)
|
1900 - 2100 |
|
Расчетная длина волны DWL (нм)
|
Broadband |

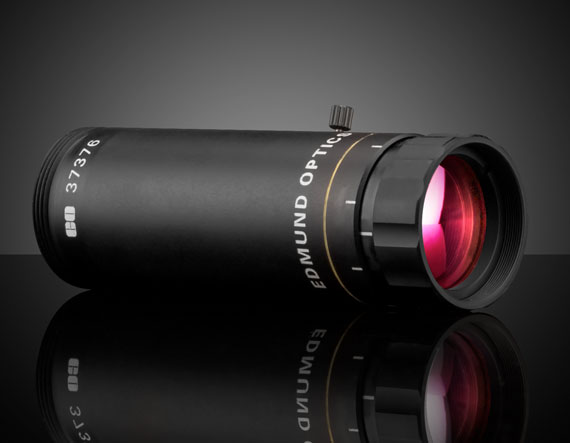

Описание
Широкополосный расширитель пучка серии Vega — это многолинзовый оптический модуль афокального типа, предназначенный для изменения диаметра коллимированного лазерного пучка без внесения существенной расходимости на выходе. Расширение луча в 2 раза (2X) означает, что диаметр пучка на выходе устройства вдвое больше, чем на входе, при этом угловая расходимость пучка соответственно уменьшается, что часто требуется перед финальной фокусировкой лазерного излучения линзой или объективом для получения меньшего фокального пятна. Оптические поверхности модуля снабжены покрытиями, оптимизированными для диапазона 1900-2100 нм, а также отдельно доработанными под конкретную лазерную линию 1940-1950 нм — характерный диапазон тулиевых волоконных лазеров, применяемых в медицине и промышленности. Такая двойная оптимизация покрытия обеспечивает минимальные потери мощности как в широком спектральном окне, так и на узкой рабочей линии конкретного лазерного источника, для которого создавался этот расширитель.
Характеристики
- Тип: широкополосный афокальный расширитель пучка Vega
- Коэффициент расширения: 2X
- Покрытие: для диапазона 1900-2100 нм и линии 1940-1950 нм
- Назначение: увеличение диаметра и снижение расходимости лазерного пучка
- Конструкция: многолинзовый афокальный модуль
Отрасли применения
Расширители пучка данного типа применяются в медицинских лазерных системах на основе тулиевых волоконных лазеров, используемых, в частности, в урологии и хирургии мягких тканей. Их также используют в промышленной лазерной обработке материалов, где требуется уменьшение расходимости пучка перед фокусировкой, а также в научных и телекоммуникационных системах среднего ИК-диапазона, где важна эффективная передача мощности лазерного излучения на конкретной рабочей длине волны.
Описание семейства продуктов
- Покрытие AR для широкополосных перестраиваемых лазерных источников
- Доступно фиксированное увеличение от 1,5 до 20 крат.
- Расхождение регулируется поворотной оптической системой
TECHSPEC® Vega™ предназначены для требовательных перестраиваемых лазерных источников. Эти компактные расширители пучка оптимизированы для работы в широком диапазоне длин волн, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10 и отсутствие фантомных изображений с внутренней фокусировкой для совместимости с мощными лазерами. Широкополосные расширители луча TECHSPEC Vega легко интегрируются в прототипы и расширенные приложения, сохраняя при этом качество во всем диапазоне настройки. Они идеально подходят для медицинских лазеров с источниками тулия и гольмия.
Примечание. Это семейство продуктов ранее было известно как фиксированные широкополосные расширители луча TECHSPEC DA.
Также доступны расширители лазерного луча TECHSPEC Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
Чтобы узнать больше о разнице между мощными и маломощными расширителями луча 2 мкм, а также о различных типах плавленого кварца, ознакомьтесь с нашими примечаниями по применению плавленого кварца УФ- и ИК-класса.
