Поставщик
|
Edmund Optics |
|
Артикул
|
37-048 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
1064 нм |
|
Покрытие
|
NIR II (750-1550nm) |
|
Увеличение, х
|
2 |
|
Применение
|
для Nd:YAG лазеров |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
40 |
|
Регулировка расходимости
|
None |
|
Тип
|
Beam Expander |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Пропускание (%)
|
>96 (nominal) |
|
Длина (мм)
|
20.6 |
|
Диаметр корпуса (мм)
|
29.95 |
|
Подложка
|
Optical Glass |
|
Монтажная резьба
|
M22 x 0.75 |
|
Переданный волновой фронт, пик-впадина
|
<λ/4 @ 1064nm for Input Beam ≤2.2mm (by design) |
|
Выходное отверстие (мм)
|
5.2 |
|
Входное отверстие (мм)
|
3.5 |
|
Стиль
|
Fixed Magnification |
|
Покрытие
|
NIR II (750-1550nm) |
|
Мощность расширения
|
2X |
|
Расчетная длина волны DWL (нм)
|
1064 |
Описание

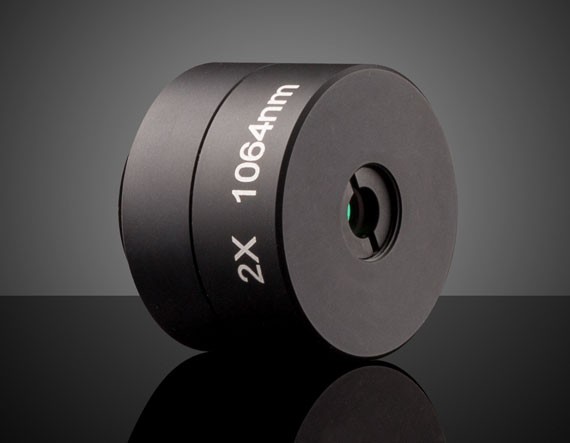

Расширитель пучка Scorpii™ Edmund Optics 37-048 для Nd:YAG-лазеров с кратностью 2X и рабочей длиной волны 1064 нм предназначен для базового расширения ИК-луча в системах, где требуется улучшить согласование пучка с последующей оптикой без значительного увеличения размеров тракта. Это особенно полезно в промышленной практике, где каждый дополнительный миллиметр диаметра пучка влияет на выбор зеркал, сканаторов, защитных окон и фокусирующих компонентов.
Кратность 2X делает эту модель удобной для широкого круга задач: она помогает снизить локальную энергетическую нагрузку, улучшить условия фокусировки и при этом сохраняет компактность системы. Для длины волны 1064 нм это актуально в лазерной обработке, доставке излучения, научных стендах, тестовых установках и в системах на базе Nd:YAG или волоконных источников, где требуется простое и надёжное улучшение параметров луча.
Модель 37-048 можно рассматривать как универсальный входной вариант в линейке Scorpii™ для ИК-диапазона. Она особенно полезна тогда, когда проекту нужна не максимальная кратность, а компактный и предсказуемый инструмент подготовки пучка с минимальным влиянием на компоновку стенда.
Характеристики
- Бренд: Edmund Optics
- Артикул: 37-048
- Серия: Scorpii™
- Тип: расширитель пучка для Nd:YAG-лазеров
- Кратность расширения: 2X
- Рабочая длина волны: 1064 нм
Отрасли применения
- ИК-лазерные системы общего назначения
- Компактные промышленные установки
- Подготовка луча перед фокусировкой
- Научные и тестовые лазерные стенды
- Системы на основной гармонике Nd:YAG
