Поставщик
|
Edmund Optics |
|
Артикул
|
88-163 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
CaF2 (фторид кальция) |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Ориентация оси
|
Random |
|
Диапазон длин волн (нм)
|
200 - 7000 |
|
Диапазон длин волн (мкм)
|
0.2 - 7.0 |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
266 |
|
Числовая апертура NA
|
0.36 |
|
f / #
|
1.4 |
|
Радиус R1 (мм)
|
16.17 |
|
Толщина кромки ET (мм)
|
1.59 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
7.50 |
|
Чистая апертура (%)
|
>90 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Calcium Fluoride (CaF2) |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
29.87 |
|
Эффективное фокусное расстояние EFL (мм)
|
35.00 |
|
Диаметр (мм)
|
25.00 +0.00/-0.10 |
Описание

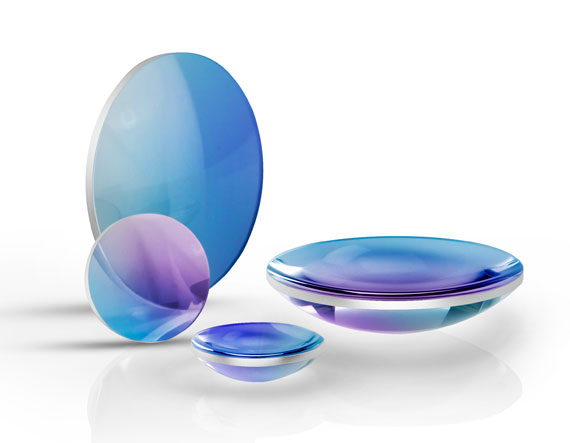

Плоско-выпуклая линза CaF2, Ø25 мм, EFL 35 мм. Плоско-выпуклая линза из фторида кальция CaF2 формирует положительную оптическую силу при хорошей передаче в широком спектральном диапазоне. Диаметр 25 мм и фокусное расстояние 35 мм подходят для компактной схемы фокусировки. Материал часто выбирают для приложений, где важны УФ-, видимая или ИК-прозрачность.
При разработке оптической схемы сопоставляют спектральный диапазон, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами всей установки. Монтаж проводят в чистой зоне, не допуская перекоса, локальных нагрузок и контакта рабочих поверхностей с руками. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие нежелательной засветки.
Работа в расчетном режиме помогает сохранить характеристики системы. Для лазерных и волоконных трактов дополнительно контролируют плотность мощности, радиус изгиба, чистоту торцов и соблюдение требований безопасности.
Характеристики
- Артикул: 88-163
- Производитель: Edmund Optics
- Наименование: Плоско-выпуклая линза CaF2, Ø25 мм, EFL 35 мм
- Монтаж: совместимое оптическое или механическое оборудование
- Эксплуатация: защита оптики и разъемов от загрязнения и повреждений
Отрасли применения
Изделие применяется в спектроскопии, УФ-оптике, инфракрасных системах, лазерных установках и лабораторных исследованиях. Конкретную конфигурацию выбирают по условиям эксплуатации, требуемой точности и характеристикам сопрягаемых компонентов.
Описание семейства продуктов
- Пропускание более 90 % в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
- УФ-подложка вакуумного класса
Плосковыпуклые линзы TECHSPEC® из фторида кальция идеально подходят для требовательных приложений, требующих превосходных характеристик от ультрафиолетового до средневолнового инфракрасного спектра. Низкий показатель преломления линз TECHSPEC Calcium Fluoride PCX, высокий порог повреждения лазером и низкое осевое и радиальное двулучепреломление отлично подходят для использования с эксимерными лазерами или для интеграции в инфракрасные системы. Кроме того, фторид кальция отличается низкой растворимостью и обеспечивает превосходную твердость по сравнению с сопоставимыми субстратами на основе фтора, что делает эти линзы PCX способными выдерживать суровые условия окружающей среды и воздействие элементов.
