Поставщик
|
Edmund Optics |
|
Артикул
|
48-313 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-AR (250-425nm) |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
200-1000 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Покрытие
|
4450 |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
250 - 425 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.04 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
12.00 |
|
Чистая апертура CA (мм)
|
24.00 |
|
Радиус R1 = -R2 (мм)
|
274.60 |
|
Толщина кромки ET (мм)
|
2.52 |
|
Допуск толщины центра (мм)
|
±0.10 |
|
Толщина центра CT (мм)
|
3.09 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 250 - 425nmRavg ≤0.75% @ 250 - 425nmRavg ≤0.5% @ 370 - 420nm |
|
Покрытие
|
UV-AR (250-425nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
300.00 |
|
Заднее фокусное расстояние BFL (мм)
|
298.94 |
|
Диаметр (мм)
|
25.00 +0.0/-0.025 |
Описание

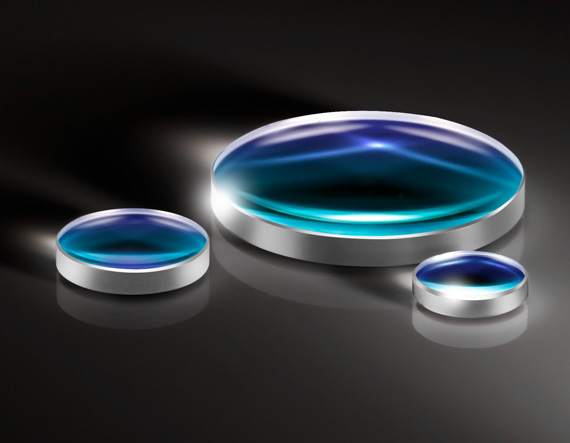

Двояковыпуклая линза 48-313 от Edmund Optics изготовлена из плавленого кварца (UVFS), который обеспечивает высокую прозрачность в ультрафиолетовой, видимой и ближней инфракрасной областях спектра. Линза имеет диаметр 25 мм и фокусное расстояние 300 мм, что соответствует относительному отверстию f/12. На обе поверхности нанесено просветляющее покрытие, оптимизированное для диапазона 250–425 нм, что позволяет эффективно работать с ультрафиолетовыми источниками, такими как эксимерные лазеры и гармоники Nd:YAG. Благодаря материалу UVFS линза также может использоваться в более широком диапазоне (до 2000 нм) без покрытия, однако покрытие минимизирует отражения именно в УФ. Симметричная двояковыпуклая форма подходит для формирования изображений конечных объектов с увеличением около 1:1, а также для коллимации и фокусировки в системах с двусторонним сопряжением. Линза поставляется без оправы и может быть установлена в стандартные держатели для оптики диаметром 25 мм. Высокое качество полировки гарантирует низкое рассеяние и точное фокусное расстояние. Длинное фокусное расстояние удобно для коллимации пучков с малой расходимостью.
Характеристики
- Тип: двояковыпуклая линза
- Материал: плавленый кварц (UVFS)
- Диаметр: 25 мм
- Фокусное расстояние: 300 мм
- Просветляющее покрытие: 250–425 нм
- Симметричная форма
- Относительное отверстие: f/12
- Высокая прозрачность в УФ
- Поставляется без оправы
Отрасли применения
Линза 48-313 используется в ультрафиолетовых оптических системах, таких как спектрометры, коллиматоры для эксимерных лазеров, установки литографии и флуоресцентного анализа. Благодаря длинному фокусному расстоянию она применяется для коллимации лазерных пучков с малой расходимостью, например от Nd:YAG на третьей гармонике (355 нм). В научных исследованиях линза востребована в экспериментах по фотохимии, физике плазмы и оптической метрологии. Промышленные применения включают системы контроля качества с УФ-подсветкой. Материал UVFS обеспечивает стойкость к УФ-излучению и тепловым нагрузкам, что гарантирует длительный срок службы.
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
