Поставщик
|
Edmund Optics |
|
Артикул
|
34-077 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
200-1000 мм |
|
Диаметр
|
25 мм |
|
Толщина кромки ET (мм)
|
2.02 |
|
Диаметр (мм)
|
25.00 +0.0/-0.025 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 405nm, 10ns |
|
Тип
|
Plano-Convex Lens |
|
Поверхностная точность
|
λ/4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Расчетная длина волны DWL (нм)
|
405 |
|
Числовая апертура NA
|
0.06 |
|
f / #
|
8.00 |
|
Чистая апертура CA (мм)
|
24.0 |
|
Радиус R1 (мм)
|
91.68 |
|
Эффективное фокусное расстояние EFL (мм)
|
200.00 |
|
Допуск толщины центра (мм)
|
±0.10 |
|
Толщина центра CT (мм)
|
2.88 |
|
Центрирование (угл. Мин.)
|
≤1 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Заднее фокусное расстояние BFL (мм)
|
198.02 |
Описание

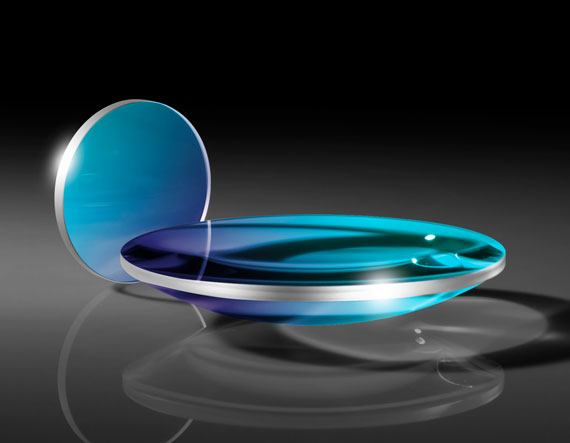

Плоско-выпуклая линза из кварцевого стекла с покрытием для длины волны 405 нм представляет собой прецизионный фокусирующий элемент, изготовленный из плавленого кварца — материала с высокой лучевой стойкостью, низким коэффициентом теплового расширения и отличной прозрачностью в ультрафиолетовой и видимой областях спектра. Одна поверхность линзы плоская, вторая выполнена в виде выпуклой сферы, формирующей положительную оптическую силу элемента. Узкополосное просветляющее покрытие, оптимизированное конкретно под длину волны 405 нм, обеспечивает минимальные потери на отражение именно на этой длине волны, характерной для фиолетовых лазерных диодов, применяемых, в частности, в оптических накопителях данных и УФ-отверждаемых системах.
Характеристики
- Тип: плоско-выпуклая сферическая линза
- Материал: кварцевое стекло (плавленый кварц)
- Просветляющее покрытие для длины волны 405 нм
- Диаметр: 25.0 мм
- Фокусное расстояние: 200.0 мм
Отрасли применения
Линзы, оптимизированные под длину волны 405 нм, находят применение в системах записи и считывания оптических носителей информации формата Blu-ray, где данная длина волны является рабочей для фокусировки лазерного луча на поверхность диска. В полиграфии и аддитивных технологиях подобные линзы используются в системах УФ-отверждения фотополимерных материалов и в 3D-принтерах на основе стереолитографии, где фиолетовое лазерное излучение инициирует полимеризацию смолы. В научных лабораториях такие линзы применяются при построении экспериментальных оптических установок с использованием фиолетовых лазерных диодов, включая флуоресцентную микроскопию и биомедицинскую диагностику. Использование кварцевого стекла в качестве материала подложки обеспечивает повышенную лучевую стойкость линзы, что важно при работе с высокой плотностью мощности излучения на коротких длинах волн видимого спектра.
Описание семейства продуктов
- <0,25 % отражения при 405 нм для 405 нм диодов
- Доступны диаметры 5–50 мм
- Доступны конструкции EFL 10–250 мм
- Предлагаются варианты с V-образным покрытием 532 нм, 633 нм, 1 064 нм и 1 550 нм
Линзы TECHSPEC® Laser Line из плавленого кварца PCX с покрытием доступны с различными вариантами покрытия лазерной линии V-Coat AR. Эти линзы, разработанные для обеспечения максимальной пропускной способности при заданной длине волны лазера, идеально подходят для приложений, использующих маломощные гелий-неоновые, диодные и Nd:YAG-лазеры. С максимальным отражением <0,25% на поверхность при расчетной длине волны линзы обеспечат превосходную передачу в приложениях, использующих несколько оптических компонентов.>
