Поставщик
|
Edmund Optics |
|
Артикул
|
38-767 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Диаметр
|
25 мм |
|
Радиус R1 (мм)
|
45.85 |
|
Диаметр (мм)
|
25.00 +0.0/-0.1 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Порог повреждения, импульсный
|
7.5 J/cm2 @ 355nm, 20ns 20Hz |
|
Числовая апертура NA
|
0.13 |
|
f / #
|
4.00 |
|
Чистая апертура CA (мм)
|
22.5 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Толщина кромки ET (мм)
|
2.05 |
|
Толщина центра CT (мм)
|
3.79 ±0.10 |
|
Центрирование (угл. Мин.)
|
<1 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs <0.25% @ 355nm |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Заднее фокусное расстояние BFL (мм)
|
97.4 |
Описание

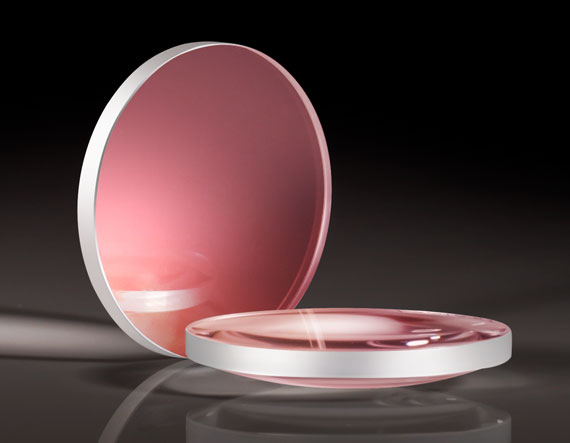

Плоско-выпуклая линза 38-767 компании Edmund Optics имеет диаметр 25.0 мм и фокусное расстояние 100.0 мм. Одна сторона линзы плоская, а вторая — выпуклая (шарообразно изогнутая), что позволяет собирать свет в точку или, наоборот, превращать свет из точки в ровный параллельный пучок.
На обе стороны линзы нанесено покрытие, специально подобранное под эту длину волны лазерного излучения, рассчитанное на рабочую длину волны 355 нм. Это уменьшает потери света на отражение и снижает лишние блики внутри прибора.
Линза сделана из оптическое стекло — материала с равномерными оптическими свойствами по всему объёму, что даёт предсказуемое и стабильное качество изображения от партии к партии.
Обычный допуск на диаметр — минус 0,00...0,10 мм от номинала, а на фокусное расстояние — около ±1%, поэтому линзы одного и того же артикула из разных партий взаимозаменяемы без подгонки при повторных заказах.
Такую линзу удобно подбирать по каталожному номеру повторно: все линзы этого артикула изготавливаются по одному и тому же чертежу, поэтому при замене или расширении прибора новая партия ведёт себя в схеме так же, как и предыдущая.
Характеристики
- Артикул: 38-767; производитель: Edmund Optics
- Тип: плоско-выпуклая линза (PCX)
- Диаметр: 25.0 мм
- Фокусное расстояние: 100.0 мм
- Просветляющее покрытие: рабочую длину волны 355 нм
- Материал: оптическое стекло
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Точность поверхности λ/20
- Доступно без покрытия или с различными вариантами лазерного покрытия Nd:YAG
- Включает полный пакет данных с интерферограммой и результатами измерений геометрических допусков.
Объективы TECHSPEC® λ/20 PCX идеально подходят для приложений, требующих минимального искажения волнового фронта. Линзы TECHSPEC λ/20 PCX обладают характеристиками, необходимыми для высокоточного использования, включая прецизионную подложку из плавленого кварца, точность поверхности λ/20 и качество поверхности 20-10. Каждая линза доступна с полным пакетом данных, который включает интерферограмму и результаты измерений диаметра, радиуса, толщины в центре и центрирования.
