Поставщик
|
Edmund Optics |
|
Артикул
|
48-018 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Материал
|
CaF2 (фторид кальция) |
|
Диаметр
|
25.4 мм (1") |
|
Эффективное фокусное расстояние EFL @ 1,064 мкм (мм)
|
59.16 |
|
Эффективное фокусное расстояние EFL @ 2,94 мкм (мм)
|
60.59 |
|
Эффективное фокусное расстояние EFL @ 5,0 мкм (мм)
|
63.50 |
|
f / #
|
2.5 |
|
Фокусное расстояние характерной длины волны (мкм)
|
5.00 |
|
Допуск фокусного расстояния (%)
|
±2 @ DWL |
|
Числовая апертура NA
|
0.20 |
|
Поверхностная точность
|
1&lambda |
|
Тип
|
Double-Convex Lens |
|
Диапазон длин волн (мкм)
|
0.35 - 7 |
|
Диапазон длин волн (нм)
|
350 - 7000 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Эффективное фокусное расстояние EFL @ 0,6328 мкм (мм)
|
58.57 |
|
Заднее фокусное расстояние BFL (мм) @ DWL
|
61.56 |
|
Радиус R1 = -R2 (мм)
|
49.89 |
|
Толщина кромки ET (мм)
|
2.00 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT (мм)
|
5.30 |
|
Скос
|
Protective bevel as needed |
|
Чистая апертура (%)
|
90.00 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
Calcium Fluoride (CaF2) |
|
Покрытие
|
Uncoated |
|
Эффективное фокусное расстояние EFL (мм)
|
63.50 |
|
Диаметр (мм)
|
25.40 +0.00/-0.13 |
Описание

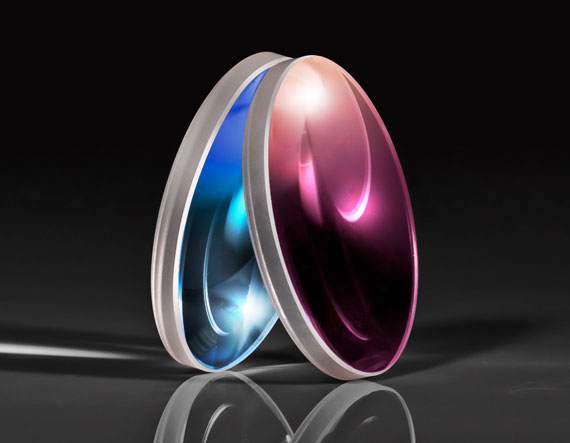

Двояковыпуклая линза из фторида кальция изготавливается из монокристаллического материала CaF2, обладающего исключительно широким диапазоном оптического пропускания — от глубокого ультрафиолета до среднего инфракрасного излучения, а также крайне низким показателем дисперсии. Такие свойства делают фторид кальция незаменимым материалом там, где требуется работа сразу в нескольких спектральных диапазонах или минимизация хроматических искажений без применения сложных ахроматических конструкций. Симметричная двояковыпуклая форма с двумя сферическими поверхностями снижает уровень сферической аберрации по сравнению с плоско-выпуклым аналогом. Диаметр линзы 25,4 мм и фокусное расстояние 63,5 мм соответствуют стандартной дюймовой размерности, удобной для интеграции в существующие оптические оправы и держатели.
Характеристики
- Тип: двояковыпуклая линза
- Материал: фторид кальция (CaF2)
- Диаметр: 25,4 мм
- Фокусное расстояние: 63,5 мм
- Широкий диапазон пропускания от УФ до среднего ИК
- Низкая дисперсия материала
Отрасли применения
Применяется в спектроскопии широкого спектрального диапазона, лазерных системах ультрафиолетового и инфракрасного излучения, научных исследовательских установках и приборах, где требуется одновременная работа в нескольких оптических диапазонах. Благодаря широкому диапазону пропускания линзы из CaF2 часто применяются в мультиспектральных приборах, где один и тот же оптический узел работает на нескольких длинах волн.
Описание семейства продуктов
- Пропускание более 90 % в диапазоне от 350 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 350 нм до 7 мкм. Фторид кальция также часто встречается в тепловизионных системах с криогенным охлаждением. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без просветляющего покрытия. Твердость по Кнупу фторида кальция составляет 158,3.
