Поставщик
|
Edmund Optics |
|
Артикул
|
43-412-000 |
|
Покрытие
|
без покрытия |
|
Кол-во поверхностей
|
1 |
|
Твердость по Кнупу (кг / мм2)
|
620.00 |
|
Параллельность (угл. мин)
|
≤3 |
|
Коэффициент Пуассона
|
0.24 |
|
Толщина (мм)
|
12.70 |
|
Подложка
|
ZERODUR® |
|
Качество поверхности
|
60-40 |
|
Допуск толщины (дюймы)
|
±0.06 |
|
Тип
|
Interferometry |
|
Модуль Юнга (ГПа)
|
90.3 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Индекс преломления nd
|
1.542 |
|
Плотность (г / см3)
|
2.53 |
|
Конструкция
|
Single Surface |
|
Цвет
|
Yellow Tint |
|
Толщина (дюймы)
|
0.50 |
|
Допуск диаметра (дюймы)
|
+0.0/-0.02 |
|
Диаметр (дюймы)
|
1.00 |
|
Диаметр (мм)
|
25.40 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.1 |
|
Покрытие
|
Uncoated |
|
Число Аббе (vd)
|
56.2 |
|
Плоскостность поверхности
|
λ/20 |
Описание
Эталон плоскостности поверхности из материала ZERODUR представляет собой прецизионную оптическую пластину с одной рабочей поверхностью, изготовленную из стеклокерамики с крайне низким коэффициентом теплового расширения, практически приближающимся к нулю в широком диапазоне температур. Такая термическая стабильность делает материал ZERODUR эталонным выбором для метрологических задач, где даже минимальные температурные деформации способны искажать результаты измерения формы поверхности. Плоскостность рабочей поверхности на уровне λ/20 соответствует крайне высокому классу точности, при котором отклонения формы поверхности от идеальной плоскости составляют лишь малую долю длины волны видимого света, что позволяет использовать эталон как референсную поверхность при интерферометрическом контроле качества других оптических элементов. Диаметр эталона 25.4 мм соответствует стандартному дюймовому формату, удобному для установки в интерферометры Физо и аналогичные измерительные приборы.
Характеристики
- Тип: эталон плоскостности поверхности (одна рабочая поверхность)
- Материал: стеклокерамика ZERODUR®
- Диаметр: 25.4 мм
- Плоскостность: λ/20
- Назначение: референсная поверхность для интерферометрического контроля
- Особенность: крайне низкий коэффициент теплового расширения
Отрасли применения
Такие эталоны используются в метрологических лабораториях и на производстве прецизионной оптики для контроля качества изготавливаемых поверхностей методом интерферометрии, в калибровочных центрах измерительного оборудования, а также в научных институтах, занимающихся разработкой высокоточных оптических систем для астрономии, космической техники и лазерных технологий, где стабильность формы референсной поверхности критична для достоверности измерений.

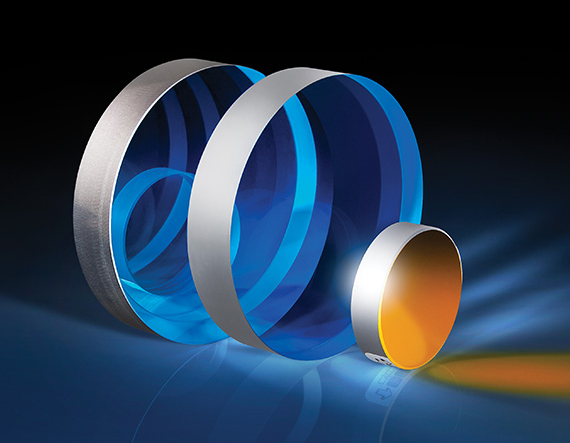

Описание семейства продуктов
- Размеры: от ½ до 12 дюймов в диаметре.
- Каждая плоскость λ/20 размером 75 мм и более включает сертификат калибровки.
- Доступно со стандартными металлическими зеркальными покрытиями: зеркала λ/10 и λ/20
Оптические пластины используются в качестве эталона (тестовой пластины), с которым можно сравнить плоскостность неизвестной поверхности. Каждая деталь тщательно полируется нашими мастерами-оптиками и тестируется на интерферометре Zygo, чтобы гарантировать плоскостность поверхности. Вторичные поверхности наших однослойных плоских поверхностей отполированы до качества окна для просмотра интерференционной картины. Каждая квартира поставляется в прочном футляре для хранения для постоянной защиты. Для плоскостей λ/20 размером 75 мм и более также предоставляется сертификат калибровки.
