Оптическая плита, длина: 24 дюйм., ширина: 24 дюйм., толщина: 0.5 дюйм., число отверстий: 576

Описание

Оптическая плита служит жёстким виброустойчивым основанием для сборки и юстировки оптических схем. Как правило, такие плиты изготавливаются из стальных листов с сотовым заполнителем или монолитной конструкции, обеспечивающей высокую собственную жёсткость при относительно небольшой массе, что снижает восприимчивость собранной схемы к механическим вибрациям и температурным деформациям. Рабочая поверхность выполнена с сеткой резьбовых отверстий с равным шагом, позволяющей закреплять оптические держатели, стойки и модули в произвольной точке плиты без дополнительной оснастки. Плотность расположения отверстий определяет гибкость компоновки схемы и допустимую точность позиционирования компонентов.

Характеристики

• Тип: оптическая плита (оптический стол)
• Длина: 24 дюйма
• Ширина: 24 дюйма
• Толщина: 0.5 дюйма
• Количество резьбовых отверстий: 576

Отрасли применения

Оптические плиты являются базовым элементом оснащения лабораторий фотоники, лазерной физики, спектроскопии и оптического приборостроения, где на них монтируются интерферометры, лазерные источники, системы формирования пучка и измерительные приборы. Применяются при разработке и тестировании прототипов оптических приборов, в учебных лабораториях для сборки демонстрационных экспериментов, а также в производственных условиях для организации стабильных рабочих мест контроля и калибровки оптических изделий. Заданное число резьбовых отверстий и их равномерный шаг делают плиту пригодной как для компактных настольных схем, так и для развёрнутых многокомпонентных установок, где элементы располагаются на значительном удалении друг от друга. Толщина плиты, обеспечивающая необходимую жёсткость при указанных габаритах, снижает влияние внешних вибраций на стабильность юстировки в течение длительных измерительных сессий.

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

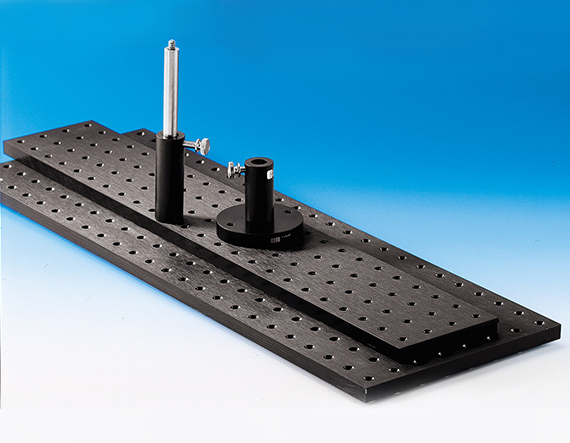

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
