Поставщик
|
Edmund Optics |
|
Артикул
|
45-549 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Покрытие
|
без покрытия |
|
Диаметр
|
2.4 мм |
|
Диаметр (мм)
|
2.40 |
|
Подложка
|
N-BK7 |
|
Тип
|
Drum Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
+0/-50 |
|
Индекс преломления nd
|
1.517 |
|
Длина (мм)
|
3.00 |
|
Допуск по длине (мкм)
|
±3 |
|
Радиус R (мм)
|
1.50 |
|
Допуск радиуса (мкм)
|
+0/-1.5 |
|
Качество поверхности
|
40-20 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
Шаровая линза, шлифованная в осевом направлении, представляет собой оптический элемент сферической формы, у которого две противоположные стороны сферы срезаны и отполированы параллельно друг другу вдоль заданной оси, что превращает полную сферу в компактный цилиндрический элемент с двумя выпуклыми оптическими поверхностями. Такая геометрия обеспечивает чрезвычайно короткое фокусное расстояние и высокую числовую апертуру при малых габаритах, что делает шаровые линзы удобными для задач, где необходима сильная фокусировка в ограниченном пространстве. Линза изготовлена из оптического стекла марки N-BK7 — одного из самых распространённых кроновых стёкол с хорошей однородностью и умеренной дисперсией, широко применяемого в оптике общего назначения. Покрытие на изделии отсутствует, то есть поверхности линзы не обработаны просветляющим слоем.
Малые размеры — диаметр 2.4 мм при длине 3.0 мм — типичны для применения таких линз в качестве коллимирующих или фокусирующих элементов на торце оптического волокна или полупроводникового источника излучения.
Характеристики
- Тип линзы: шаровая, шлифованная в осевом направлении
- Материал: N-BK7
- Диаметр: 2.4 мм
- Длина (высота цилиндра): 3.0 мм
- Покрытие: отсутствует
Отрасли применения
Шаровые линзы применяются в волоконной оптике для коллимации и фокусировки излучения на торце волокна, в полупроводниковых лазерных модулях, а также в компактных оптических датчиках и системах ввода-вывода излучения, где требуется максимальная фокусирующая сила при минимальных габаритах компонента. Их часто используют в производстве оптоволоконных компонентов и лазерных диодных сборок.
Описание семейства продуктов
- Легче устанавливать и обращаться с ними, чем со стандартными шаровыми линзами.

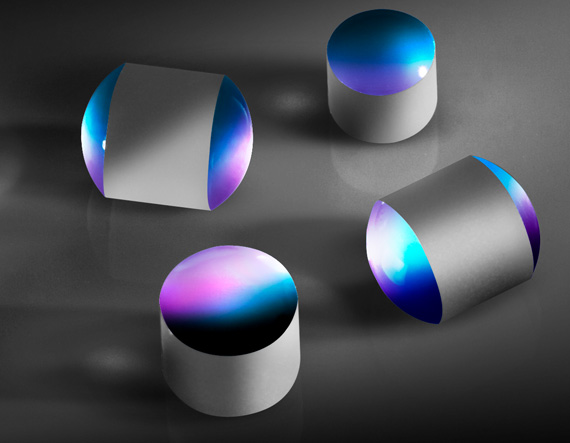

Барабанные линзы представляют собой стеклянные сферы, отшлифованные в осевом направлении для обеспечения монтажной поверхности. Окружность земли D упрощает решение проблем, обычно связанных с шаровыми линзами. Идеально подходит для оптической передачи в оптоволоконной связи. Линзы типа B Drum имеют полированную плоскую поверхность для прямого контакта с волокном и работают как удлиненные линзы PCX.
