Поставщик
|
Edmund Optics |
|
Артикул
|
45-663 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Покрытие
|
без покрытия |
|
Диаметр
|
2 мм |
|
Диаметр (мм)
|
2.00 |
|
Подложка
|
N-LASF9 |
|
Тип
|
Drum Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
+0/-50 |
|
Индекс преломления nd
|
1.850 |
|
Длина (мм)
|
2.50 |
|
Допуск по длине (мкм)
|
±3 |
|
Радиус R (мм)
|
1.25 |
|
Допуск радиуса (мкм)
|
+0/-1.5 |
|
Качество поверхности
|
40-20 |
|
Диапазон длин волн (нм)
|
380 - 2500 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание
Шаровая линза, шлифованная в осевом направлении, изготовлена из специального высокопреломляющего оптического стекла марки N-LASFN9, обладающего значительно более высоким показателем преломления по сравнению с обычными кроновыми стёклами, такими как N-BK7. Высокий показатель преломления позволяет получить более короткое фокусное расстояние и большую числовую апертуру при тех же геометрических размерах линзы, что особенно ценно в задачах, требующих компактной и мощной фокусировки излучения. Конструктивно линза представляет собой сферу, у которой два противоположных сегмента срезаны параллельно друг другу вдоль одной оси, что превращает её в короткий цилиндр с двумя выпуклыми оптическими поверхностями. Покрытие на изделии отсутствует.
Малые геометрические размеры — диаметр 2.0 мм при длине 2.5 мм — типичны для применения в узлах ввода-вывода излучения в оптическое волокно и в компактных лазерных диодных модулях.
Характеристики
- Тип линзы: шаровая, шлифованная в осевом направлении
- Материал: N-LASFN9 (высокопреломляющее стекло)
- Диаметр: 2.0 мм
- Длина: 2.5 мм
- Покрытие: отсутствует
Отрасли применения
Шаровые линзы из высокопреломляющего стекла применяются в волоконно-оптических системах для эффективной коллимации и фокусировки излучения полупроводниковых лазеров, в компактных оптических датчиках и модулях лазерной связи, где важно получить малый размер пятна фокусировки при минимальных габаритах оптического компонента.
Описание семейства продуктов
- Легче устанавливать и обращаться с ними, чем со стандартными шаровыми линзами.

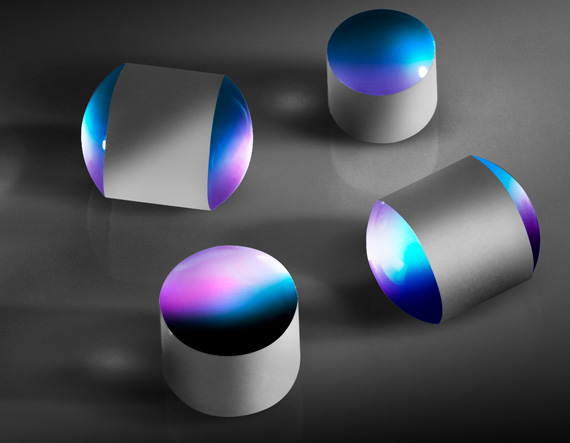

Барабанные линзы представляют собой стеклянные сферы, отшлифованные в осевом направлении для обеспечения монтажной поверхности. Окружность земли D упрощает решение проблем, обычно связанных с шаровыми линзами. Идеально подходит для оптической передачи в оптоволоконной связи. Линзы типа B Drum имеют полированную плоскую поверхность для прямого контакта с волокном и работают как удлиненные линзы PCX.
