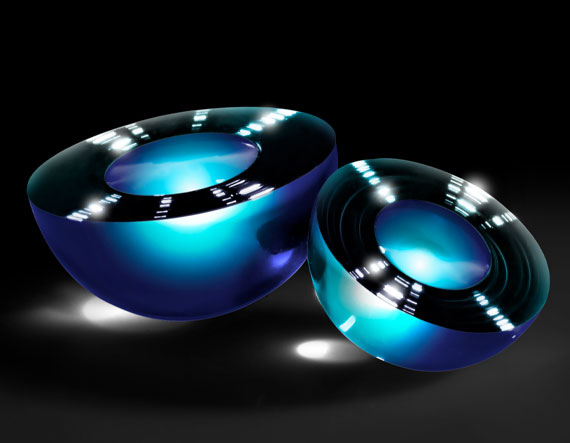

Полушаровая линза с высоким показателем преломления, диаметр: 2.0 мм, материал: S-LAH79

Описание

Полушаровая линза Edmund Optics с артикулом 90-858 представляет собой высококачественный оптический элемент серии TECHSPEC®, изготовленный из стекла S-LAH79 производства Ohara с показателем преломления 2,0. Данный материал обладает исключительно высоким показателем преломления, что позволяет существенно сократить задний фокальный отрезок и упростить интеграцию линзы в оптические системы. Диаметр линзы составляет 2,00 мм, радиус кривизны — 1,00 мм, толщина — 1,00 ±0,05 мм. Допуск на радиус составляет +0/-1,5 мкм. Линза поставляется без покрытия и работает в спектральном диапазоне от 400 до 2400 нм. Стекло S-LAH79 имеет число Аббе 28,3, удельный вес 5,23 г/см³ и коэффициент теплового расширения 6,0 × 10⁻⁶/°C в диапазоне от -30 до +70 °C. Высокий показатель преломления обеспечивает короткий задний фокальный отрезок, что делает данную линзу идеальной для применения в волоконно-оптических коллиматорах, эндоскопах, системах сканирования штрих-кодов и других приложениях, где требуется компактная оптическая система с высоким разрешением. Полушаровая форма линзы позволяет использовать её в качестве конденсора или коллиматора, а также в системах связи с волоконными световодами. Благодаря высокому показателю преломления, линза обеспечивает большую числовую апертуру и лучшее собирание света по сравнению с обычными стеклянными линзами. Продукция Edmund Optics отличается высокими стандартами качества и соответствием международным требованиям, что делает её востребованной в научных и промышленных приложениях по всему миру.

Характеристики

• Производитель: Edmund Optics
• Артикул: 90-858
• Серия: TECHSPEC®
• Тип линзы: полушаровая (Half-Ball Lens)
• Материал: S-LAH79 (Ohara)
• Показатель преломления: 2,0
• Диаметр: 2,00 мм
• Радиус R: 1,00 мм
• Допуск на радиус: +0/-1,5 мкм
• Толщина: 1,00 ±0,05 мм
• Покрытие: без покрытия (uncoated)
• Диапазон длин волн: 400–2400 нм
• Число Аббе: 28,3
• Удельный вес: 5,23 г/см³
• Коэффициент теплового расширения: 6,0 × 10⁻⁶/°C (-30…+70 °C)

Отрасли применения

• Волоконно-оптические коллиматоры и системы связи
• Эндоскопы и медицинские приборы визуализации
• Системы сканирования штрих-кодов
• Оптические датчики и сенсоры
• Компактные оптические системы
• Научно-исследовательские лабораторные установки
• Системы связи с волоконными световодами
• Промышленные системы контроля и измерений

Описание семейства продуктов

• Показатель преломления 2,0
• Упрощает системную интеграцию
• Также доступны шариковые линзы с высоким индексом

Полушаровидные линзы с высоким индексом TECHSPEC® имеют более высокий показатель преломления по сравнению с нашими шарообразными линзами LaSFN9 и обеспечивают более короткое заднее фокусное расстояние, упрощая соединение волокон. Эти линзы доступны в различных вариантах диаметра, все с подложкой S-LAH79 (Ohara). Полушаровые линзы с высоким индексом TECHSPEC® упрощают системную интеграцию и используются в различных приложениях, таких как эндоскопия и сканирование штрих-кодов. Свяжитесь с нами сегодня, чтобы обсудить индивидуальные параметры.
