Поставщик
|
Edmund Optics |
|
Артикул
|
32-744 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Диаметр
|
2 мм |
|
Диаметр (мм)
|
2.00 |
|
Подложка
|
N-BK7 |
|
Тип
|
Ball Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
±2.5 |
|
Индекс преломления nd
|
1.517 |
|
Сферичность (мкм)
|
±0.625 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание

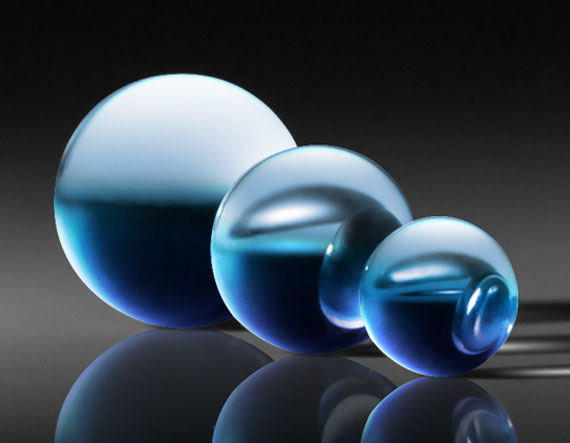

Шаровая линза представляет собой оптический элемент в форме идеальной сферы, у которого фокусирующая функция реализуется симметрично по всем направлениям вокруг центра, в отличие от классических линз с одной или двумя ограниченными по апертуре криволинейными поверхностями. Такая полная сферическая симметрия делает шаровую линзу удобной для приложений, где пучок света нужно сфокусировать или собрать независимо от азимутального угла падения, а также для эффективного сопряжения точечных источников с оптическими волокнами при минимальных требованиях к угловой юстировке. Материал N-BK7 — распространённое боросиликатное оптическое стекло кроны с хорошей однородностью показателя преломления и стабильными характеристиками в видимом и ближнем инфракрасном диапазонах, что обеспечивает предсказуемое поведение линзы в большинстве стандартных оптических задач. Малый диаметр 2.0 мм задаёт крайне короткое эффективное фокусное расстояние, характерное для шаровых линз, что делает элемент чрезвычайно светосильным, но с выраженными сферическими аберрациями за пределами узкой центральной зоны апертуры.
Характеристики
- Тип: шаровая (сферическая) линза
- Материал: стекло N-BK7
- Диаметр: 2.0 мм
- Полная симметрия оптической силы по всем направлениям
- Крайне короткое эффективное фокусное расстояние
- Высокая светосила при работе в пределах центральной зоны апертуры
- Удобство сопряжения точечных источников с волоконной оптикой
Отрасли применения
Шаровые линзы применяются для сопряжения лазерных диодов и светодиодов с оптическим волокном, в компактных коллимационных узлах волоконно-оптических линий связи, а также в датчиках и миниатюрных оптических системах, где требуется собрать свет от точечного источника без сложной угловой юстировки. Используются в медицинских эндоскопических инструментах, в промышленных волоконно-оптических датчиках давления и температуры, а также в исследовательских установках, изучающих взаимодействие света с микрообъектами через сфокусированный сферической линзой пучок.
Описание семейства продуктов
- Может использоваться в качестве сфер для соединения волокон или коллимирующих линз
- Идеальные преформы для асферических линз
- Доступны различные размеры
- Также доступны полусферические линзы TECHSPEC N-BK7
Шаровые линзы TECHSPEC N-BK7 представляют собой стеклянные сферы, обычно используемые в оптоволоконных приложениях. Шариковые линзы идеально подходят для фокусировки света в оптические волокна или для соединения волокон. Примечание. Сферичность – это отклонение сферической линзы от идеальной сферы.
