Поставщик
|
Edmund Optics |
|
Артикул
|
56-988 |
|
Типы изделий
|
объективы |
|
Max оптическое увеличение (К), крат
|
1 |
|
Min оптическое увеличение (К), крат
|
1 |
|
Особенности объектива
|
компактные |
|
Применение объектива
|
машинное зрение |
|
Применение
|
биология, ботаника, паразитология, медицина |
|
Рабочая влажность
|
65±20% |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Производитель
|
Mitutoyo |
|
Влажность при эксплуатации
|
65±20% |
|
Поле зрения, диаметр полевого окуляра 18 (мм)
|
18.0 |
|
Поле зрения, диаметр полевого окуляра 24 (мм)
|
24.0 |
|
Глубина резкости (мкм)
|
306.00 |
|
Разрешающая способность (мкм)
|
9.2 |
|
Рабочее расстояние (мм)
|
73.7 |
|
Вес (г)
|
45.00 |
|
Рабочая температура (° C)
|
+5 to +35 |
|
Числовая апертура NA
|
0.03 |
|
Максимальный диаметр (мм)
|
30.0 |
|
Увеличение
|
1X |
|
Длина (мм)
|
36.30 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
8.80mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
6.40mm |
|
Эффективное фокусное расстояние EFL (мм)
|
58.99 |
Описание

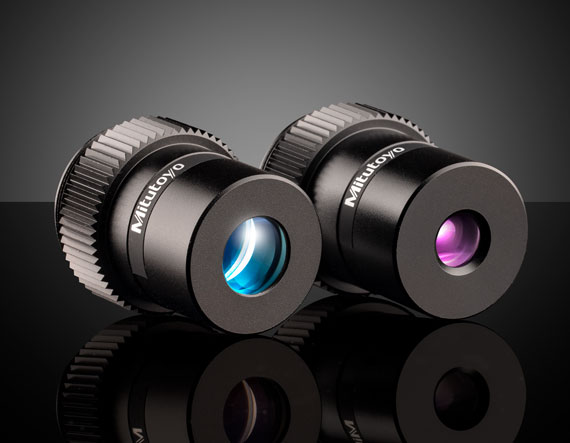

Компактный объектив Mitutoyo (артикул 56-988, реализуется через Edmund Optics) даёт увеличение 1X.
Увеличение 1X (то есть кратность увеличения, равная единице) означает, что изображение объекта на выходе объектива получается точно того же физического размера, что и сам объект, — в отличие от объективов с большим увеличением (5X, 10X, 50X и так далее), которые заметно увеличивают изображение мелкого объекта, объектив с увеличением 1X используют там, где важно перенести изображение объекта на сенсор камеры без изменения его масштаба.
Компактное исполнение отличает эту модель от полноразмерных длиннофокусных микроскопных объективов той же оптической схемы — уменьшенные габариты и вес объектива облегчают его встраивание в компактные измерительные головки и системы машинного зрения с ограниченным пространством для установки оптики.
Объективы Mitutoyo такого класса обычно отличаются увеличенным рабочим расстоянием (зазором между передней линзой и объектом) по сравнению с обычными микроскопными объективами того же увеличения, что удобно там, где к объекту нужен физический доступ рядом с местом наблюдения — например, для одновременной механической обработки или зондирования образца.
Такие объективы с увеличением 1X применяют в системах машинного зрения и метрологии, где изображение объекта нужно перенести на сенсор камеры в его естественном, неизменном масштабе, а также в качестве базового элемента более сложных телецентрических оптических систем.
Характеристики
- Артикул: 56-988; производитель: Edmund Optics (объектив Mitutoyo)
- Тип: компактный микроскопный объектив
- Увеличение: 1X
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Большие рабочие расстояния позволяют интегрировать их в системы машинного зрения
- Небольшой размер и отличная производительность
- Большие рабочие расстояния
- Легко интегрируется с камерами C-Mount
Объективы Mitutoyo Compact идеально подходят для замены объективов коммерческих и биологических микроскопов. Оптимизированный компромисс между физическим размером, числовой апертурой и рабочим расстоянием приводит к характеристикам с ограничением дифракции при небольшом размере и стоимости их аналогов с коррекцией на бесконечность. Эти объективы легко интегрируются в системы визуализации C-Mount с помощью нашей тубуса для камеры Mitutoyo C-Mount № 56-992. Более высокая мощность доступна в более крупном корпусе. Для получения дополнительной информации свяжитесь с нашим отделом разработки приложений.
Edmund Optics является основным поставщиком Mitutoyo Objectives. Разместите заказ сейчас на эти востребованные качественные продукты.
