Поставщик
|
Edmund Optics |
|
Артикул
|
48-036 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Покрытие
|
без покрытия |
|
Диаметр
|
12.0 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.20 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
2.5 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Радиус R1 = -R2 (мм)
|
26.94 |
|
Толщина кромки ET (мм)
|
2.17 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
3.52 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Uncoated |
|
Покрытие
|
Uncoated |
|
Эффективное фокусное расстояние EFL (мм)
|
30.00 |
|
Заднее фокусное расстояние BFL (мм)
|
28.77 |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
Описание

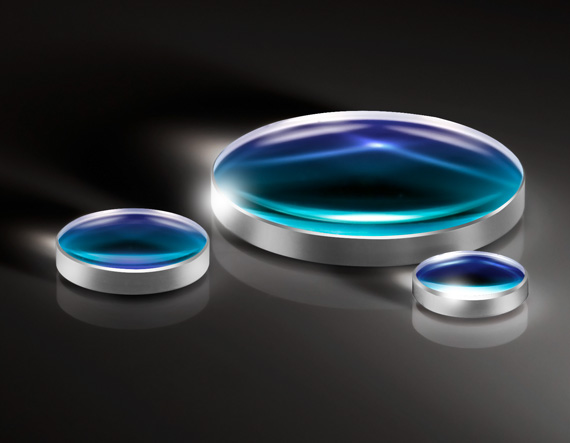

Двояковыпуклая линза представляет собой сферический оптический элемент, у которого обе преломляющие поверхности выпуклы, а фокусирующее действие складывается из вклада каждой из них. Такая конструкция обеспечивает более короткое фокусное расстояние по сравнению с плоско-выпуклой линзой того же диаметра и позволяет распределить сферическую аберрацию между двумя поверхностями. Изготовлена деталь из плавленого кварца UVFS — синтетического материала с крайне низким коэффициентом теплового расширения, высокой лучевой стойкостью и широкой полосой пропускания от глубокого ультрафиолета до ближнего инфракрасного диапазона. Отсутствие просветляющего покрытия делает линзу универсальной для задач, где важна повторяемость спектральных характеристик подложки без влияния тонкоплёночных слоёв, либо для последующего нанесения заказного покрытия.
Характеристики
- Тип: двояковыпуклая сферическая линза
- Материал: UVFS (плавленый кварц для УФ диапазона)
- Диаметр: 12 мм
- Фокусное расстояние: 30 мм
- Рабочий спектральный диапазон: 500-1100 нм
- Исполнение поверхности: без покрытия
- Форма: сферическая, двусторонняя выпуклость
Отрасли применения
Такие линзы используются при построении лазерных оптических трактов, в спектроскопических приборах, системах формирования и коллимации пучка, в научно-исследовательских лабораториях, а также в промышленных оптических модулях, где требуется устойчивость к ультрафиолетовому и видимому излучению повышенной интенсивности. Плавленый кварц востребован в задачах с жёсткими требованиями к термостабильности, включая измерительную технику и фотонные системы, работающие в условиях переменной температуры.
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
