Поставщик
|
Edmund Optics |
|
Артикул
|
34-065 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Диаметр
|
12.0 мм |
|
Толщина кромки ET (мм)
|
2.22 |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 405nm, 10ns |
|
Тип
|
Plano-Convex Lens |
|
Поверхностная точность
|
λ/4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Расчетная длина волны DWL (нм)
|
405 |
|
Числовая апертура NA
|
0.24 |
|
f / #
|
2.08 |
|
Чистая апертура CA (мм)
|
11.0 |
|
Радиус R1 (мм)
|
11.46 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.00 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
3.92 |
|
Центрирование (угл. Мин.)
|
≤1 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (405nm) |
|
Заднее фокусное расстояние BFL (мм)
|
22.31 |
Описание

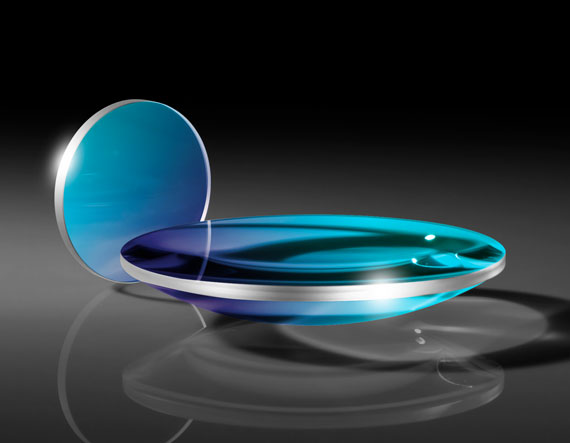

Плоско-выпуклая линза из кварцевого стекла сочетает одну плоскую и одну сферическую выпуклую поверхность, благодаря чему параллельный световой пучок фокусируется в заданной точке за линзой. Использование кварцевого стекла вместо обычных оптических стёкол обусловлено его исключительной прозрачностью в ультрафиолетовой области спектра, низким коэффициентом теплового расширения и высокой лучевой стойкостью, что делает материал незаменимым при работе с коротковолновым излучением и повышенными плотностями мощности. Диаметр 12 мм и фокусное расстояние 25 мм задают умеренную числовую апертуру, подходящую для формирования пучка на средних дистанциях. Нанесённое просветляющее покрытие оптимизировано под длину волны 405 нм — диапазон, характерный для фиолетовых лазерных диодов, используемых в системах записи данных, литографии и флуоресцентной микроскопии, — и минимизирует потери на отражение именно в этой узкой спектральной полосе.
Характеристики
- Материал: кварцевое стекло (плавленый кварц)
- Тип: плоско-выпуклая линза
- Диаметр: 12,0 мм
- Фокусное расстояние: 25,0 мм
- Покрытие оптимизировано для длины волны 405 нм
- Высокая устойчивость к УФ-излучению и термическим нагрузкам
Отрасли применения
Линзы такого типа применяются в лазерных системах фиолетового диапазона — устройствах записи и считывания оптических дисков, приборах для 3D-печати на фотополимерах, флуоресцентных микроскопах и аналитическом оборудовании, а также в промышленных лазерных маркираторах и системах контроля качества.
Описание семейства продуктов
- <0,25 % отражения при 405 нм для 405 нм диодов
- Доступны диаметры 5–50 мм
- Доступны конструкции EFL 10–250 мм
- Предлагаются варианты с V-образным покрытием 532 нм, 633 нм, 1 064 нм и 1 550 нм
Линзы TECHSPEC® Laser Line из плавленого кварца PCX с покрытием доступны с различными вариантами покрытия лазерной линии V-Coat AR. Эти линзы, разработанные для обеспечения максимальной пропускной способности при заданной длине волны лазера, идеально подходят для приложений, использующих маломощные гелий-неоновые, диодные и Nd:YAG-лазеры. С максимальным отражением <0,25% на поверхность при расчетной длине волны линзы обеспечат превосходную передачу в приложениях, использующих несколько оптических компонентов.>
