Поставщик
|
Edmund Optics |
|
Артикул
|
48-954 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
12.0 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.33 |
|
f / #
|
1.5 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Радиус R1 (мм)
|
8.25 |
|
Толщина кромки ET (мм)
|
1.41 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
4.00 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Ravg ≤0.4% @ 425 - 675nm |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Заднее фокусное расстояние BFL (мм)
|
15.26 |
|
Эффективное фокусное расстояние EFL (мм)
|
18.00 |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
Описание
Линза Edmund Optics 48-954 выполнена из плавленого кварца и имеет диаметр 12 мм при эффективном фокусном расстоянии 18 мм. Короткий фокус и положительная оптическая сила подходят для компактных коллиматоров, датчиков и осветительных модулей. Просветляющее покрытие VIS 0° рассчитано на нормальное падение света в диапазоне 425–675 нм. Кварцевая подложка отличается низким тепловым расширением, хорошей однородностью и более широким собственным спектральным окном, чем стандартное кроновое стекло.
При фокусировке параллельного пучка выпуклая поверхность обращается к источнику, а плоская располагается со стороны фокуса. Из-за небольшой величины f/1,5 краевые лучи сильнее подвержены сферической аберрации; если приоритетом является размер пятна, полезно ограничить рабочую апертуру. В системах с широким спектром сохраняется продольная хроматическая аберрация, поскольку одиночная линза не является ахроматом. Механическая оправа должна удерживать компонент без перекоса, оставляя доступ к чистой апертуре и не создавая напряжений при изменении температуры. Покрытие работает наиболее эффективно при угле, близком к 0°. Если луч падает наклонно, спектральная характеристика сдвигается, а фокусирующий элемент дополнительно вводит асимметричные аберрации. Для лазерного применения проверяют соответствие плотности энергии допустимому порогу поверхности; для осветительных задач важнее равномерность и коэффициент сбора.
Характеристики
- Форма: плоско-выпуклая сферическая линза.
- Материал: УФ-плавленый кварц.
- Диаметр: 12 мм.
- Эффективное фокусное расстояние: 18 мм.
- Покрытие: VIS 0°.
- Спектральный диапазон: 425–675 нм.
- Относительное отверстие: около f/1,5.
- Оптическая сила: положительная.
Отрасли применения
- Фокусировка видимых лазеров.
- Компактные коллиматоры и датчики.
- Флуоресцентные приборы.
- Термостабильные научные установки.
- Системы освещения и визуализации.
Описание семейства продуктов
- Плавленый кремнезем УФ-класса
- Диапазон длин волн от 200 нм до 2,2 мкм
- Доступно множество вариантов покрытия

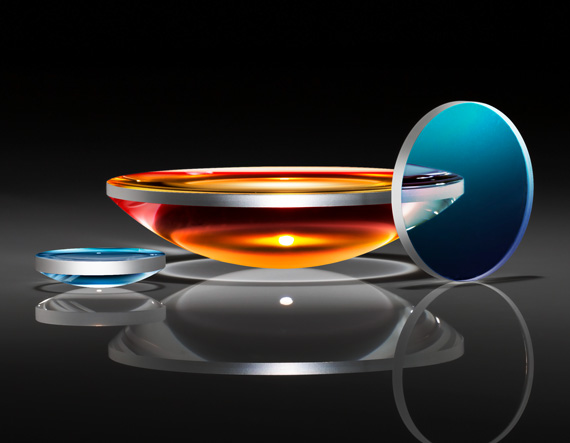

Плоско-выпуклые линзы TECHSPEC® UV из плавленого кварца (PCX) отличаются прецизионными характеристиками и различными вариантами покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
