Поставщик
|
Edmund Optics |
|
Артикул
|
63-828 |
|
Тип линз
|
выпуклые |
|
Диаметр
|
12 мм |
|
Материал
|
UVFS |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип выпуклых линз
|
двояковыпуклые линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4450 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Double-Convex Lens |
|
Числовая апертура NA
|
0.40 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
1.25 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Радиус R1 = -R2 (мм)
|
13.01 |
|
Толщина кромки ET (мм)
|
1.57 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
4.50 |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Заднее фокусное расстояние BFL (мм)
|
13.37 |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
Описание

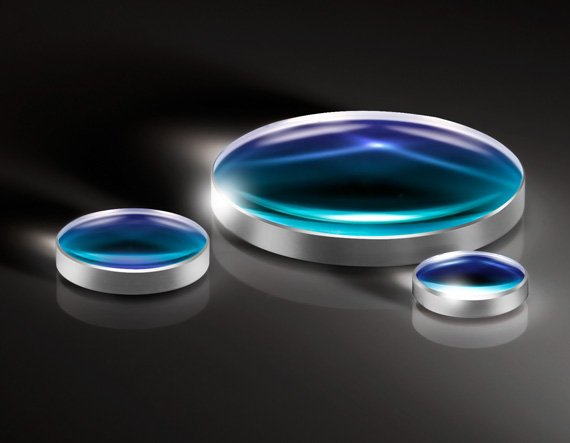

Линза 63-828 — двояковыпуклая линза из плавленого кварца УФ-класса (UVFS) диаметром 12 мм с фокусным расстоянием 15 мм. Симметричные поверхности радиусом 13,01 мм дают высокую светосилу f/1.25 (NA 0,40) и минимальные аберрации при сопряжении, близком к 1:1. UVFS-подложка сама по себе прозрачна в диапазоне 200–2200 нм, обладает низким тепловым расширением и отсутствием заметной флуоресценции.
На поверхности нанесено широкополосное просветление VIS-NIR для 400–1000 нм: средний коэффициент отражения не более 1,25% в интервалах 400–870 и 890–1000 нм, а на 880 нм абсолютное отражение не превышает 0,25%. Это покрытие позволяет использовать одну линзу одновременно с видимыми и ближними ИК-источниками. Толщина по центру 4,50 мм, по краю 1,57 мм, заднее фокусное расстояние 13,37 мм, чистая апертура 11,00 мм. Поверхности выполнены с неравномерностью λ/4 и качеством 40-20; линза выдерживает плотность энергии до 5 Дж/см² (532 нм, 10 нс).
Характеристики
- Тип: двояковыпуклая линза (DCX)
- Материал: плавленый кварц УФ-класса (UVFS)
- Диаметр: 12,00 мм (+0,0/−0,025)
- Эффективное фокусное расстояние: 15,00 мм ±1%
- Заднее фокусное расстояние: 13,37 мм
- f/#: 1.25; NA: 0,40
- Радиусы: R1 = −R2 = 13,01 мм
- Толщина по центру: 4,50 ± 0,05 мм; по краю: 1,57 мм
- Чистая апертура: 11,00 мм
- Покрытие: VIS-NIR (400–1000 нм), Ravg ≤1,25%, Rabs ≤0,25% при 880 нм
- Неравномерность (P-V): λ/4; качество поверхности 40-20
- Лучевая прочность: 5 Дж/см² при 532 нм, 10 нс
Отрасли применения
- Спектроскопия: перенос излучения между источником, образцом и детектором
- Биофотоника: оптика флуоресцентных и VIS-NIR анализаторов
- Лазерная техника: фокусировка излучения видимых и ИК-диодов
- Оптические реле: передача изображения 1:1 в многоспектральных системах
Описание семейства продуктов
- Положительные фокусные расстояния для приложений обработки изображений
- Диапазон длин волн 200–2200 нм
- Доступно множество вариантов антибликового покрытия
Эти высококачественные оптические элементы производятся с использованием современного оборудования с ЧПУ. Интерферометр Zygo GPI-XP используется для обеспечения точности поверхности и производительности этой оптики. Линзы UV Grade изготавливаются с высокой точностью с использованием синтетического плавленого кварца исследовательского класса. В дополнение к превосходным характеристикам пропускания и более высоким рабочим температурам, линзы из синтетического плавленого кварца также демонстрируют исключительные характеристики включений и химическую чистоту. Эти линзы являются лучшим выбором для многих лазерных приложений и приложений для обработки изображений, особенно для тех, которые связаны с ультрафиолетовыми длинами волн.
