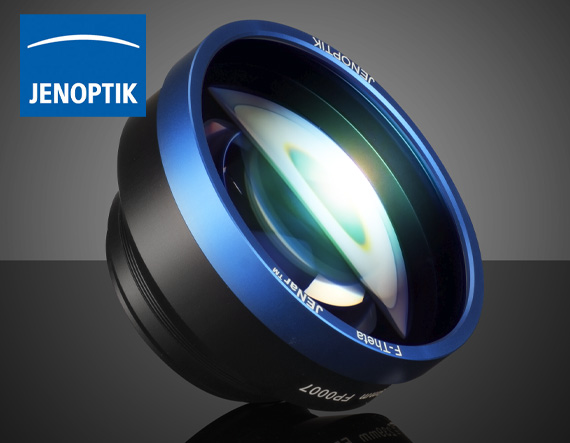

Сканирующий объектив JENar™ F-Theta, фокусное расстояние: 125 мм, рабочий диапазон длин волн: 500-680, 1030-1080 нм

Описание

Сканирующий объектив JENar™ F-Theta артикула 17-024 от Edmund Optics — это прецизионный плоскостной объектив, специально разработанный для применения в системах лазерного сканирования с гальванометрическими зеркалами. Фокусное расстояние 125 мм формирует поле сканирования среднего размера (обычно около 100×100 мм), удобное для маркировки, гравировки и микрообработки различных материалов. Уникальность данной модели заключается в широком рабочем спектральном диапазоне, охватывающем как видимую область 500–680 нм, так и ближний инфракрасный диапазон 1030–1080 нм. Это позволяет использовать один и тот же объектив для работы с зелёными лазерами (532 нм), красными (635–670 нм) и с Nd:YAG-лазерами (1064 нм), что значительно расширяет его универсальность. Оптическая схема объектива скорректирована таким образом, чтобы обеспечить плоское поле фокусировки (F-Theta коррекция), при котором перемещение луча по обрабатываемой поверхности линейно зависит от угла поворота зеркал, а пятно сохраняет постоянный размер и форму по всему полю. Это гарантирует равномерное качество обработки без необходимости механического перемещения заготовки. Объектив имеет входной зрачок, рассчитанный на стандартные сканирующие головки, и просветлён для минимизации потерь в обоих спектральных окнах. Прочный металлический корпус защищает линзы от пыли. Изделие поставляется с защитными колпачками и паспортом.

Характеристики

Артикул производителя: 17-024 (Edmund Optics). Серия: JENar™ F-Theta. Тип: сканирующий объектив. Эффективное фокусное расстояние: 125 мм (±1%). Рабочие спектральные диапазоны: 500–680 нм и 1030–1080 нм. Размер поля сканирования: ~100×100 мм (зависит от угла сканирования). Диаметр входного зрачка: ~15 мм. Резьба крепления: M85×1 (типично для сканаторов). Длина объектива: ~140 мм. Вес: ~1,2 кг. Просветляющее покрытие: многослойное для обоих диапазонов (R < 0,5%). Рабочая температура: +15°C до +35°C. Качество пятна: дифракционно-ограниченное в центре поля, <1,5× дифракционного предела по краю.

Отрасли применения

Объектив 17-024 применяется в станках для лазерной маркировки и гравировки металлов, пластиков и керамики. В системах лазерной микрообработки он фокусирует луч для создания прецизионных отверстий и резов. В научных экспериментах по лазерной спектроскопии и флуоресцентной микроскопии объектив используется для быстрого сканирования образцов. Также востребован в производстве полупроводников для лазерной подгонки резисторов и резки пластин.

Product Family Description

• Ideal for High-Precision Material Processing and Laser Scanning Applications
• Large Scan Fields Up to 320mm x 320mm
• Wide Range of Focal Lengths from 53mm - 420mm
• Jenoptik JENar™ Silverline™ F-Theta Scanning Lenses Also Available

Jenoptik JENar™ F-Theta Scanning Lenses are designed to provide flat field at the image plane of scanning systems and are used in conjunction with galvanometers, beam expanders, and laser sources. These F-Theta lenses feature a wide range of focal lengths and large scan fields. Optimized for common Nd:YAG, Yb:doped, and fiber laser sources, these lenses are available in wavelength ranges of 355nm, 515-540nm, and 1030-1080nm. With their patented stackable mounting technology, these lenses compensate for thermal stresses and improve the stability of the optical components, ensuring high-precision adjustment and position control in OEM systems. Jenoptik JENar™ F-Theta Scanning Lenses are ideal for high-precision laser material processing and laser scanning applications.

Contact us if your application requires Jenoptik JENar™ F-Theta Scanning Lenses or Jenoptik JENar™ Silverline™ F-Theta Scanning Lenses not shown on our website.
