Оптическая плита, длина: 6 дюйм., ширина: 6 дюйм., толщина: 0.5 дюйм., число отверстий: 36

Описание

Оптическая плита размером 6 x 6 дюймов (толщина 0.5 дюйма, артикул 56-930) — тяжёлая жёсткая плита с равномерной сеткой резьбовых отверстий по всей поверхности, на которой собирают оптические схемы: лазеры, зеркала, линзы и держатели крепятся прямо к плите винтами, что позволяет собрать устойчивую, не сбивающуюся со временем оптическую систему.

На поверхности плиты нанесена равномерная сетка из 36 резьбовых отверстий с постоянным шагом — это позволяет закрепить оптический компонент практически в любой точке плиты, а не только в заранее предусмотренных местах, что даёт полную свободу при компоновке оптической схемы под конкретную задачу.

Жёсткость и масса оптической плиты подобраны так, чтобы собранная на ней оптическая схема не «уходила» из настройки из-за случайных толчков стола, шагов людей рядом или работы соседнего оборудования — для точных оптических измерений и юстировки даже небольшое смещение одного из элементов схемы может сделать результат недостоверным.

Число и шаг резьбовых отверстий на плите обычно стандартизированы (чаще всего с шагом в один дюйм) — это позволяет использовать с плитой стандартные, широко распространённые крепёжные и юстировочные принадлежности от разных производителей, не привязываясь к какой-то одной фирменной системе крепежа.

Готовую схему на такой плите обычно устанавливают на отдельные виброопоры или прямо на массивный лабораторный стол — это дополнительно снижает влияние внешних вибраций на всю собранную оптическую систему.

Характеристики

• Артикул: 56-930; производитель: Edmund Optics
• Тип: оптическая плита (breadboard)
• Длина: 6 дюйм.
• Ширина: 6 дюйм.
• Толщина: 0.5 дюйм.
• Число отверстий: 36

Отрасли применения

• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция
• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

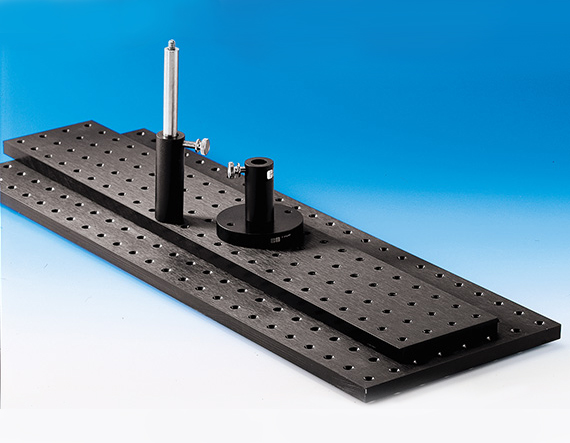

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
