Поставщик
|
Edmund Optics |
|
Артикул
|
38-637 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Толщина центра CT (мм)
|
4.00 ±0.10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
355 |
|
Числовая апертура NA
|
0.08 |
|
f / #
|
5.91 |
|
Радиус R1 (мм)
|
35.71 |
|
Толщина кромки ET (мм)
|
3.43 |
|
Диаметр (мм)
|
12.70 +0.00/-0.025 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Чистая апертура (%)
|
90 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Качество поверхности
|
10-5 |
|
Подложка
|
Fused Silica |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
72.31 |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
Описание
Лазерная плоско-выпуклая линза 12,7 мм, EFL 75 мм, без покрытия — положительная плоско-выпуклая линза, ориентированная на лазерные и фотонные установки. Лазерное исполнение предназначено для минимизации рассеяния и искажения волнового фронта. Отсутствие покрытия сохраняет широкую спектральную применимость, но повышает френелевские потери. Геометрия с одной плоской и одной выпуклой поверхностью удобна для фокусировки коллимированного пучка или коллимации излучения, исходящего из малого источника. Для минимизации сферической аберрации выпуклую сторону обычно располагают к более коллимированному пучку.
Техническая конфигурация изделия: Лазерная плоско-выпуклая линза; диаметр 12,7 мм; эффективное фокусное расстояние 75,0 мм; без просветляющего покрытия; положительная оптическая сила; высокое качество поверхности лазерного класса. Эти параметры определяют совместимость с оправой, источником, приемником и соседними компонентами. При выборе необходимо проверить рабочий спектр, диаметр пучка или формат изображения, требуемое поле, расстояние до объекта, энергетическую нагрузку и допустимые механические размеры. Для лазерных компонентов дополнительно учитывают длительность импульса, частоту повторения, размер пятна и фактический порог повреждения покрытия; для окон — давление, температурный градиент и способ уплотнения; для объективов — размер пикселя, сенсора и рабочую дистанцию.
При монтаже оптическую деталь следует удерживать без чрезмерного радиального или осевого усилия, оставляя компенсацию теплового расширения. Рабочие поверхности нельзя касаться пальцами; пыль удаляют чистым газом, а загрязнения — совместимыми материалами и методикой производителя. Центрирование относительно оптической оси, отсутствие перекоса и контроль расстояний напрямую влияют на аберрации, положение фокуса и потери. Затемненные торцы, если они предусмотрены, снижают паразитное рассеяние, но не заменяют диафрагмы и светозащиту. Крепеж вакуумной системы устанавливают чистым инструментом и затягивают крест-накрест с соблюдением требований к фланцам и прокладкам.
Характеристики
- Лазерная плоско-выпуклая линза.
- диаметр 12,7 мм.
- эффективное фокусное расстояние 75,0 мм.
- без просветляющего покрытия.
- положительная оптическая сила.
- высокое качество поверхности лазерного класса.
- Производитель: Edmund Optics; артикул: 38-637.
- Поставка и комплектация должны сверяться с действующей карточкой производителя.
Отрасли применения
- Лазерные лаборатории.
- Коллимация.
- Фокусировка.
- Расширители пучка.
- Интерферометрия.
- Метрология.
- Разработка покрытий.
Описание семейства продуктов
- Гарантированный порог повреждения лазером
- Качество поверхности: 10–5
- Точность поверхности λ/10

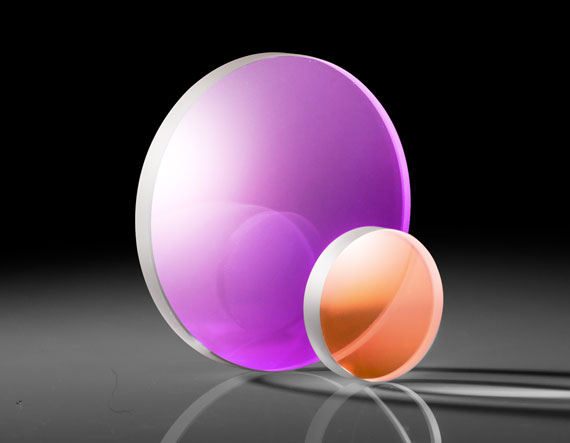

Линзы TECHSPEC® Laser Grade PCX предназначены для применения с высокоэнергетическим лазером Nd:YAG, включая лазерную резку, механическую обработку и сварку. Прецизионная подложка из плавленого кварца с точностью поверхности λ/10 и качеством поверхности 10-5 обеспечивает низкий уровень рассеяния и отличные характеристики передаваемого волнового фронта. Объективы TECHSPEC Laser Grade PCX доступны без покрытия или с различными вариантами антибликового покрытия (AR) с высоким порогом повреждения лазером. Доступны покрытия для наиболее распространенных длин волн лазера Nd:YAG, чтобы обеспечить максимальную пропускную способность лазера.
