Поставщик
|
Edmund Optics |
|
Артикул
|
38-669 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
200-1000 мм |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Толщина кромки ET (мм)
|
3.92 |
|
Диаметр (мм)
|
12.70 +0.00/-0.025 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
355 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Числовая апертура NA
|
0.01 |
|
f / #
|
39.37 |
|
Радиус R1 (мм)
|
238.04 |
|
Эффективное фокусное расстояние EFL (мм)
|
500.00 |
|
Толщина центра CT (мм)
|
4.00 ±0.10 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Чистая апертура (%)
|
90 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Качество поверхности
|
10-5 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Заднее фокусное расстояние BFL (мм)
|
497.44 |
Описание

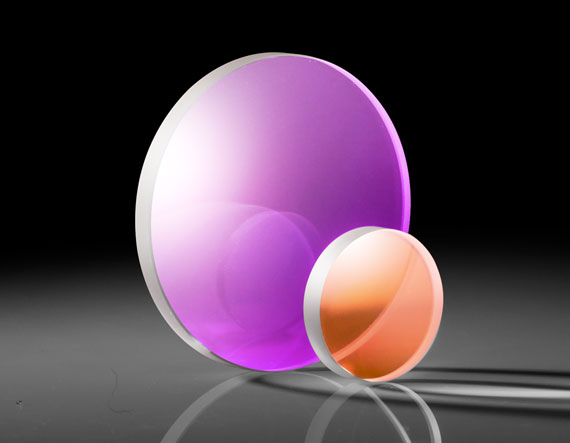

Плоско-выпуклая линза предназначена для фокусировки коллимированного лазерного излучения с длиной волны 266 нм. Плоско-выпуклая геометрия сочетает одну плоскую и одну сферически выпуклую поверхность, поэтому линза удобна для построения компактных фокусирующих узлов, где требуется получить сходящийся пучок и сфокусировать его в область малого размера.
Диаметр 12,7 мм соответствует формату 1/2 дюйма и позволяет устанавливать оптику в распространённые оправы, держатели и позиционирующие механизмы такого размера. Фокусное расстояние 500 мм формирует сравнительно слабую оптическую силу: линза подходит для работы с расширенными или удалёнными пучками, когда требуется длиннофокусная фокусировка, большое рабочее расстояние и умеренная чувствительность к небольшим продольным смещениям фокусируемого объекта.
Покрытие для 266 нм предназначено для уменьшения отражений на заданной лазерной линии и повышения эффективности передачи ультрафиолетового излучения. При интеграции следует учитывать чистоту поверхностей, апертуру и расходимость входного пучка, а также точно настраивать положение линзы вдоль оптической оси. Для плоско-выпуклой линзы особенно важно соблюдать рекомендованную ориентацию поверхности при работе с сильно сходящимся или расходящимся пучком, чтобы ограничить влияние сферической аберрации.
Характеристики
- Тип оптики: плоско-выпуклая линза (PCX).
- Назначение: фокусировка коллимированного лазерного излучения.
- Рабочая длина волны: 266 нм.
- Диаметр: 12,7 мм.
- Формат диаметра: 1/2 дюйма.
- Фокусное расстояние: 500,0 мм.
- Оптическая геометрия: одна плоская и одна выпуклая сферическая поверхность.
- Покрытие: лазерное просветляющее покрытие для линии 266 нм.
- Класс покрытия семейства: V-coat для лазерной линии.
- Особенность конструкции семейства: высокоточные оптические подложки.
- Основной оптический эффект: сведение лазерного пучка в фокус.
Отрасли применения
- Оптические тракты УФ-лазеров, где требуется длиннофокусное сведение пучка при сохранении рабочего расстояния.
- Лазерные системы позиционирования, юстировки и контроля, использующие излучение 266 нм.
- Экспериментальные установки для УФ-спектроскопии и фотохимических исследований — при соответствии параметров пучка и энергетической нагрузки возможностям линзы.
- Компактные фокусирующие модули для лабораторных лазерных стендов, оснащённые оправами под оптику 1/2 дюйма.
Описание семейства продуктов
- Гарантированный порог повреждения лазером
- Качество поверхности: 10–5
- Точность поверхности λ/10
Линзы TECHSPEC® Laser Grade PCX предназначены для применения с высокоэнергетическим лазером Nd:YAG, включая лазерную резку, механическую обработку и сварку. Прецизионная подложка из плавленого кварца с точностью поверхности λ/10 и качеством поверхности 10-5 обеспечивает низкий уровень рассеяния и отличные характеристики передаваемого волнового фронта. Объективы TECHSPEC Laser Grade PCX доступны без покрытия или с различными вариантами антибликового покрытия (AR) с высоким порогом повреждения лазером. Доступны покрытия для наиболее распространенных длин волн лазера Nd:YAG, чтобы обеспечить максимальную пропускную способность лазера.
