Поставщик
|
Edmund Optics |
|
Артикул
|
38-658 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Толщина кромки ET (мм)
|
2.74 |
|
Диаметр (мм)
|
12.70 +0.00/-0.025 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Plano-Convex Lens |
|
Фокусное расстояние характерной длины волны (нм)
|
355 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Числовая апертура NA
|
0.18 |
|
f / #
|
2.76 |
|
Радиус R1 (мм)
|
16.66 |
|
Эффективное фокусное расстояние EFL (мм)
|
35.00 |
|
Толщина центра CT (мм)
|
4.00 ±0.10 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Чистая апертура (%)
|
90 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Качество поверхности
|
10-5 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Заднее фокусное расстояние BFL (мм)
|
32.30 |
Описание
Плоско-выпуклая линза 38-658 предназначена для формирования лазерного пучка на длине волны 266 нм — четвёртой гармонике Nd:YAG. Диаметр 12,7 мм соответствует распространённому формату 1/2 дюйма, а эффективное фокусное расстояние 35 мм позволяет построить компактный коллиматор или фокусирующий узел. Специализированное покрытие снижает отражение в глубоком ультрафиолете, где обычные покрытия видимого диапазона малоэффективны. Лазерное качество обработки помогает ограничить рассеяние и искажение фронта волны.
Для передачи 266 нм требуется УФ-прозрачная подложка; загрязнения на ней способны поглощать излучение, локально нагреваться и снижать порог повреждения. Линзу размещают выпуклой стороной к коллимированному пучку, если она фокусирует его в малое пятно. Плотность энергии оценивают не только на входной апертуре, но и в области фокуса. УФ-излучение невидимо и опасно для глаз и кожи, поэтому установка должна иметь закрытый тракт, блокировки, поглощающие экраны и средства защиты, рассчитанные именно на 266 нм. Наличие покрытия для одной лазерной линии делает линзу специализированной: на других длинах волн отражение может быть существенно выше. При хранении УФ-оптику защищают от органических испарений, аэрозолей и отпечатков пальцев. Перед применением на высокой мощности полезно провести осмотр при косом освещении и начать испытание с минимально доступной энергии.
Характеристики
- Форма: плоско-выпуклая сферическая линза.
- Диаметр: 12,7 мм.
- Эффективное фокусное расстояние: 35 мм.
- Расчётная длина волны: 266 нм.
- Исполнение: laser grade.
- Оптическая сила: положительная.
- Посадочный размер: 1/2 дюйма.
- Назначение: фокусировка и коллимация УФ-лазера.
Отрасли применения
- УФ-микрообработка и абляция.
- Лазерная маркировка материалов.
- Флуоресцентная спектроскопия.
- Фотолитографические исследования.
- Формирование четвёртой гармоники Nd:YAG.
Описание семейства продуктов
- Гарантированный порог повреждения лазером
- Качество поверхности: 10–5
- Точность поверхности λ/10

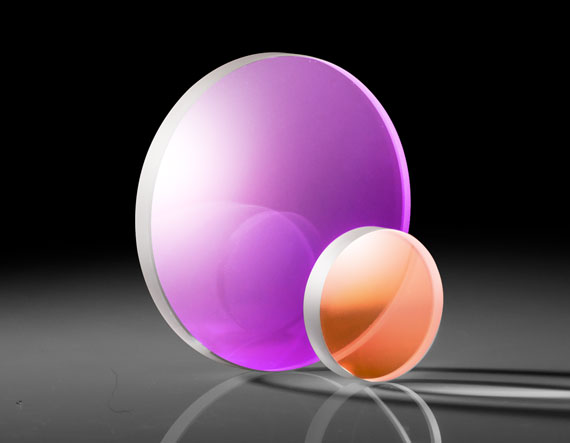

Линзы TECHSPEC® Laser Grade PCX предназначены для применения с высокоэнергетическим лазером Nd:YAG, включая лазерную резку, механическую обработку и сварку. Прецизионная подложка из плавленого кварца с точностью поверхности λ/10 и качеством поверхности 10-5 обеспечивает низкий уровень рассеяния и отличные характеристики передаваемого волнового фронта. Объективы TECHSPEC Laser Grade PCX доступны без покрытия или с различными вариантами антибликового покрытия (AR) с высоким порогом повреждения лазером. Доступны покрытия для наиболее распространенных длин волн лазера Nd:YAG, чтобы обеспечить максимальную пропускную способность лазера.
