Поставщик
|
Edmund Optics |
|
Артикул
|
12-920 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Комплектация
|
в оправе |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Plano-Convex Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.13 |
|
f / #
|
4 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Толщина кромки ET (мм)
|
1.76 |
|
Радиус R1 (мм)
|
24.82 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL от корпуса (мм)
|
46.36 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Чистая апертура CA (мм)
|
11.2 |
|
Эффективное фокусное расстояние EFL (мм)
|
48.00 |
|
Тип резьбы
|
C-Mount |
|
Общая длина (мм)
|
9.6 |
|
Длина удлинителя (мм)
|
5.6 |
|
Диаметр крепления (мм)
|
30.0 |
|
Крепление в комплекте
|
#54-615 |
|
Объектив в комплекте
|
#32-853 |
Описание
Плоско-выпуклая линза в оправе (артикул 12-920, производитель Edmund Optics) — прецизионная оптическая линза.
Линза собирает или рассеивает проходящий через неё свет за счёт преломления на своих изогнутых поверхностях — форма поверхностей и материал линзы определяют её фокусное расстояние и то, насколько сильно линза искажает проходящее через неё изображение или пучок света.
Основные технические параметры этого изделия: фокусное расстояние — 48.0 мм.
Компания Edmund Optics — один из ведущих мировых производителей и поставщиков прецизионной оптики и оптомеханических компонентов, чья продукция, включая Плоско-выпуклая линза в оправе (артикул 12-920), широко применяется в научном приборостроении, машинном зрении и промышленном контроле качества.
Плоско-выпуклая линза в оправе, как и большинство подобных ему компонентов, встраивается в состав более крупного прибора или установки, а не используется как самостоятельное законченное изделие — итоговый выбор конкретной модели определяется требованиями всей системы в целом.
Такие компоненты, как Плоско-выпуклая линза в оправе, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.
Каталожный артикул производителя (в данном случае — 12-920) однозначно определяет конкретное исполнение изделия Плоско-выпуклая линза в оправе — даже небольшое отличие в маркировке модели может означать другой рабочий диапазон, другое покрытие или другой посадочный размер, поэтому при заказе на замену или в дополнение к уже имеющемуся оборудованию артикул стоит сверять точно, а не по общему названию товара.
Характеристики
- Артикул: 12-920; производитель: Edmund Optics
- Наименование: Плоско-выпуклая линза в оправе
- чистая апертура: 11.2 мм
- фокусное расстояние: 48.0 мм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов

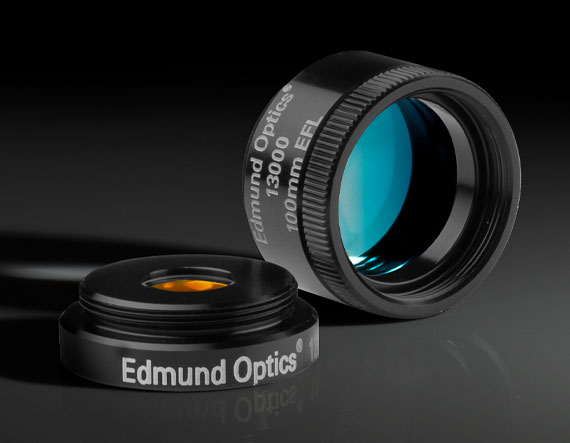

- Предварительно установленные объективы PCX в корпусах C-Mount с гравировкой
- Упрощение интеграции с оптическими системами
- Просветляющее покрытие с коэффициентом отражения <1,75% на поверхность для 400–700 нм
- Также доступно в размонтированном виде
Плоско-выпуклые линзы с покрытием TECHSPEC® MgF2 с покрытием (PCX) оснащены плосковыпуклыми линзами TECHSPEC MgF2 с покрытием (PCX), предварительно установленными в C-Mount. корпуса для упрощения их интеграции в оптические системы. На каждом корпусе выгравировано фокусное расстояние объектива, а также инвентарный номер для простоты идентификации. Объективы PCX с покрытием TECHSPEC MgF2 покрыты просветляющим покрытием MgF2, обеспечивающим коэффициент отражения <1,75% на поверхность в видимом диапазоне длин волн
