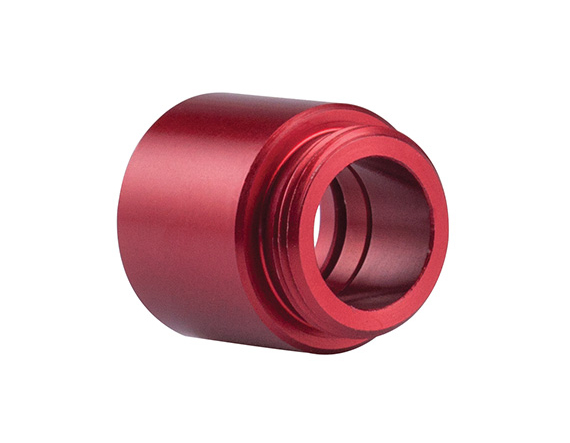

Узел для рефокусировки, апертура: 10 мм, рабочий диапазон: 350-2200 нм, фокусное расстояние: 25 мм

Описание

Узел для рефокусировки представляет собой механооптический модуль, объединяющий линзовый элемент и подвижную оправу с механизмом точной регулировки положения вдоль оптической оси, что позволяет оперативно подстраивать положение фокальной плоскости без замены самой оптики. Апертура узла составляет 10 мм, а рабочий спектральный диапазон охватывает от 350 до 2200 нм — область, объединяющую ближний ультрафиолет, весь видимый свет и значительную часть ближнего инфракрасного излучения, что говорит о применении ахроматизированной или широкополосно просветлённой оптической схемы внутри узла. Заявленное фокусное расстояние 25 мм соответствует компактной короткофокусной конфигурации, удобной для встраивания в ограниченный по габаритам оптический тракт, например, в волоконно-оптический коллиматор или в приёмный модуль спектрального прибора. Механизм перемещения обычно реализован через резьбовую или кремальерную подачу, обеспечивающую повторяемое и плавное позиционирование линзы относительно приёмника или источника излучения.

Характеристики

• Тип: узел рефокусировки (юстируемый линзовый модуль)
• Апертура: 10 мм
• Фокусное расстояние: 25 мм
• Рабочий спектральный диапазон: 350–2200 нм
• Функция: точная подстройка положения фокуса вдоль оптической оси

Отрасли применения

Такие узлы используются в волоконно-оптических системах для юстировки ввода и вывода излучения, в спектрометрах и монохроматорах для точной настройки фокальной плоскости, в лазерных системах доставки излучения, а также в измерительных и метрологических установках, где требуется оперативная подстройка резкости изображения или коллимации пучка.

Описание продукции:

- Может быть подключен к стандартным волоконно-оптическим кабелям с числовой апертурой 0.22 NA;

- Доступны два покрытия для UV-VIS или VIS-NIR;

- Несколько вариантов фокусного расстояния или диафрагмы.

Фокусируемые коллиматоры состоят из двух отдельных компонентов: оптоволоконного коллиматора и оптоволоконного перефокусирующего узла. Оптоволоконный коллиматор использует плоско-выпуклую линзу, расположенную на фокусном расстоянии от конца оптического волокна. Эти коллиматоры доступны с резьбой FC или SMA и легко подключаются к стандартным оптоволоконным кабелям с числовой апертурой 0.22. Фокусируемые коллиматоры расширяют пучок и уменьшают расходимость на величину отношения диаметра сердцевины волокна к апертуре коллиматора. Волоконно-оптические узлы перефокусировки устанавливаются непосредственно на оптоволоконный коллиматор и обеспечивают оптимальную фокусировку на заданном расстоянии.
