Эталон плоскостности поверхности: оптическая пластинка (1 поверхность), материал: плавленый кварц, диаметр: 101.6 мм, плоскостность: λ/10

Описание

Эталон плоскостности поверхности в виде оптической пластинки из плавленого кварца диаметром 101,6 мм и плоскостностью λ/100 представляет собой высокоточный эталон для проверки и калибровки плоскостности оптических поверхностей и механических деталей. Пластинка имеет одну оптически обработанную поверхность с чрезвычайно малым отклонением от идеальной плоскости — не более одной сотой длины волны света, что обеспечивает очень высокую точность и позволяет использовать её в интерферометрических системах высокого класса.

Материал — плавленый кварц (UVFS) — обеспечивает высокую прозрачность, низкое поглощение и стабильные механические свойства. Диаметр 101,6 мм (4") даёт большую площадь для проверки и позволяет использовать пластинку в системах контроля крупных элементов. Эталон предназначен для использования в паре с лазерными интерферометрами, коллиматорами и другими приборами, оценивающими форму поверхности.

Характеристики

Эталонные оптические пластинки из UVFS с плоскостностью до λ/100 имеют форму диска с одной высокоточечной полированной поверхностью. Плоскостность PV (peak‑to‑valley) <λ/100 означает, что максимальное отклонение от идеальной плоскости в пределах апертуры не превышает 1% длины волны. Качество поверхности обычно соответствует стандартам 10‑5 S‑D или лучше, что снижает рассеяние и дефекты.

Пластинки такого класса используются как эталонные поверхности в лазерных интерферометрах, где требования по RMS‑повторяемости могут достигать <λ/10000. Плавленый кварц обеспечивает низкий коэффициент теплового расширения и стабильность формы при изменении температуры. Геометрические параметры и допуски контролируются по стандартам метрологии.

Отрасли применения

Эталонные оптические пластинки λ/100 используются в метрологических лабораториях, центрах калибровки и производства высокоточной оптики и механики, где необходимо измерять и контролировать плоскостность поверхностей. Они применяются в лазерных интерферометрах, оптических компараторах и других приборах контроля формы.

В промышленности такие эталоны используются для калибровки станков, проверки базовых плит, оптических столов и прецизионных деталей. В научных исследованиях они служат для тестирования и развития методов измерения формы волнового фронта и поверхностей.

Описание семейства продуктов

• Размеры: от ½ до 12 дюймов в диаметре.
• Каждая плоскость λ/20 размером 75 мм и более включает сертификат калибровки.
• Доступно со стандартными металлическими зеркальными покрытиями: зеркала λ/10 и λ/20

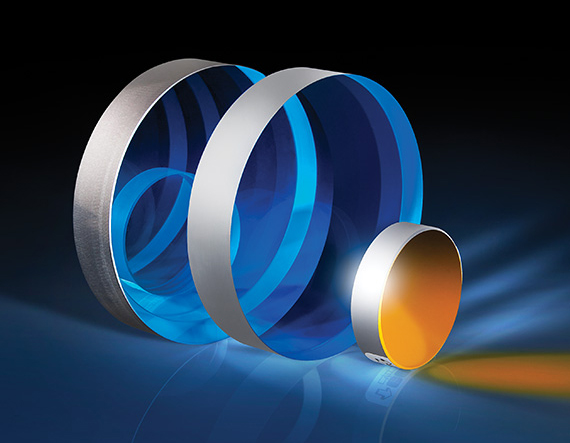

Оптические пластины используются в качестве эталона (тестовой пластины), с которым можно сравнить плоскостность неизвестной поверхности. Каждая деталь тщательно полируется нашими мастерами-оптиками и тестируется на интерферометре Zygo, чтобы гарантировать плоскостность поверхности. Вторичные поверхности наших однослойных плоских поверхностей отполированы до качества окна для просмотра интерференционной картины. Каждая квартира поставляется в прочном футляре для хранения для постоянной защиты. Для плоскостей λ/20 размером 75 мм и более также предоставляется сертификат калибровки.
