Описание

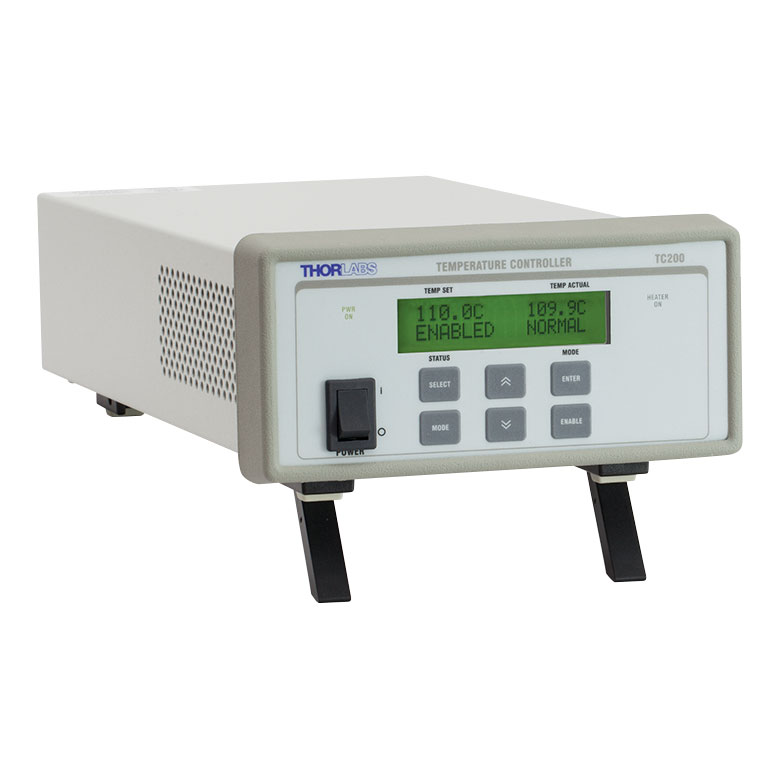

TC200-EC — настольный контроллер Thorlabs для резистивных нагревателей мощностью до 18 Вт. Исполнение EC поставлялось с сетевым шнуром на 230 В переменного тока. Это обозначение комплектации, а не напряжение на выходе подогревателя. Модель снята с производства; описание предназначено для идентификации имеющихся приборов и обслуживания установок.
Контроллер поддерживает регулирование в диапазоне 20–200 °C, если нагреватель, датчик и объект пригодны для заданного режима. Алгоритм PID использует показания датчика температуры. Уставка сама по себе не гарантирует достижения нужной температуры: при значительных потерях нагревателю может не хватить мощности. Прибор подает тепло и не является двунаправленным драйвером модуля Пельтье.
При настройке задают ограничения температуры и мощности, соответствующие наиболее чувствительной детали. Датчик размещают в тепловом контакте с контролируемым объектом. Если датчик измеряет нагреватель, а объект связан с ним слабо, между ними возможен существенный перепад даже после выхода показаний на уставку.
Контроллер позволяет программировать последовательность температурных ступеней с переходами и выдержкой. Скорость перехода ограничена теплоемкостью объекта и доступной мощностью. После перестройки крепления, изменения теплоотвода или массы образца проверяют, не появился ли выброс при подходе к заданной температуре.
Канал RS-232 помогает регистрировать показания или задавать параметры с компьютера, но не заменяет защиту установки от перегрева. Для подключения нагревателя сверяют распиновку, тип датчика, допустимый ток и состояние разъемов. Обслуживание выполняют после отключения питания и охлаждения горячих частей.
При замене контроллера новой моделью отдельно подтверждают электрическую совместимость кабеля и датчика. Совпадение формы разъема не гарантирует одинаковых назначений контактов или диапазона регулирования.
Характеристики
- Артикул: TC200-EC.
- Тип нагрузки: резистивный нагреватель до 18 Вт.
- Диапазон регулирования: 20–200 °C.
- Управление: автономное или через RS-232.
- Комплектация EC: шнур питания 230 В AC.
- Кабель нагревателя приобретается отдельно.
Отрасли применения
- Фотоника: температурная стабилизация оптических узлов с резистивным подогревом.
- Материаловедение: программируемые циклы нагрева и выдержки.
- Сервис: обслуживание существующих измерительных установок.
