Поставщик
|
Edmund Optics |
|
Артикул
|
12-877 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
500 - 1090 нм |
|
Тип расширителя
|
широкополосные |
|
Покрытие
|
Laser VIS-NIR (500-1090nm) |
|
Увеличение, х
|
1.5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Регулировка расходимости
|
Rotating Optics |
|
Тип
|
Beam Expander |
|
Стиль
|
Fixed Magnification |
|
Порог повреждения, импульсный
|
2 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Спецификация покрытия
|
Ravg ≤1.5% @ 500 - 1090nm @ 0° AOI |
|
Пропускание (%)
|
>96.0 (nominal) |
|
Покрытие
|
Laser VIS-NIR (500-1090nm) |
|
Длина (мм)
|
90.5 |
|
Диаметр корпуса (мм)
|
29.95 |
|
Подложка
|
Fused Silica |
|
Монтажная резьба
|
Input: Male M30 x 1 Output: Female M27 x 0.5 |
|
Переданный волновой фронт, пик-впадина
|
λ/10 for 4.0mm input beam (nominal, λ = DWL) |
|
Выходное отверстие (мм)
|
23 |
|
Входное отверстие (мм)
|
8 |
|
Мощность расширения
|
1.5X |
|
Диапазон длин волн (нм)
|
500 - 1090 |
|
Расчетная длина волны DWL (нм)
|
Broadband |
Описание

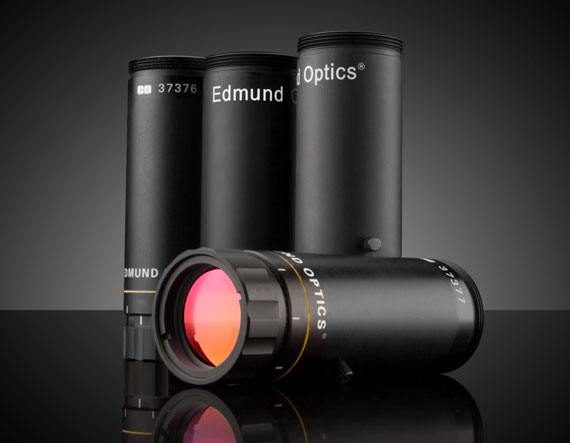

Широкополосный расширитель пучка серии Vega представляет собой оптическую систему из нескольких линз, предназначенную для увеличения диаметра лазерного пучка при сохранении его коллимации, то есть без внесения существенной расходимости на выходе. Принцип действия расширителя основан на телескопической схеме, в которой входной пучок малого диаметра проходит через отрицательный или положительный компонент, после чего расширяется и вновь коллимируется выходной линзовой группой. Широкополосность конструкции означает, что оптическая схема и просветляющие покрытия рассчитаны на работу в широком диапазоне длин волн без необходимости перенастройки, что расширяет универсальность применения устройства для различных типов лазерных источников без замены оптики.
Характеристики
- Наименование серии: Vega™
- Тип устройства: широкополосный расширитель лазерного пучка
- Кратность расширения луча: 1.5X
- Просветляющее покрытие для диапазона 500–1090 нм
- Сохранение коллимации выходного пучка
Отрасли применения
Расширители пучка применяются в промышленных лазерных системах резки, гравировки и маркировки материалов, где увеличение диаметра пучка перед фокусирующим объективом позволяет уменьшить диаметр фокального пятна и повысить плотность мощности излучения в рабочей зоне. В научных лабораториях подобные устройства используются при построении интерферометрических и голографических установок, требующих однородного широкого пучка для равномерного освещения исследуемой области. В телекоммуникационных и метрологических приложениях расширители пучка применяются для согласования диаметра лазерного излучения с апертурой последующих оптических элементов, включая коллиматоры и оптические системы дальней связи. Также данный тип оптики востребован в системах ЛИДАР и лазерной локации, где корректное формирование диаметра исходящего пучка напрямую влияет на дальность действия и точность измерений, а широкий рабочий спектральный диапазон устройства серии Vega позволяет использовать его с различными типами лазерных источников от зелёного до ближнего инфракрасного излучения.
Описание семейства продуктов
- Покрытие AR для широкополосных перестраиваемых лазерных источников
- Доступно фиксированное увеличение от 1,5 до 20 крат.
- Расхождение регулируется поворотной оптической системой
TECHSPEC® Vega™ предназначены для требовательных перестраиваемых лазерных источников. Эти компактные расширители пучка оптимизированы для работы в широком диапазоне длин волн, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10 и отсутствие фантомных изображений с внутренней фокусировкой для совместимости с мощными лазерами. Широкополосные расширители луча TECHSPEC Vega легко интегрируются в прототипы и расширенные приложения, сохраняя при этом качество во всем диапазоне настройки. Они идеально подходят для медицинских лазеров с источниками тулия и гольмия.
Примечание. Это семейство продуктов ранее было известно как фиксированные широкополосные расширители луча TECHSPEC DA.
Также доступны расширители лазерного луча TECHSPEC Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
Чтобы узнать больше о разнице между мощными и маломощными расширителями луча 2 мкм, а также о различных типах плавленого кварца, ознакомьтесь с нашими примечаниями по применению плавленого кварца УФ- и ИК-класса.
