Поставщик
|
Edmund Optics |
|
Артикул
|
43-709 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Диаметр
|
1.5 мм |
|
Диаметр (мм)
|
1.50 |
|
Подложка
|
N-BK7 |
|
Тип
|
Ball Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
±2.5 |
|
Индекс преломления nd
|
1.517 |
|
Сферичность (мкм)
|
±0.625 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание

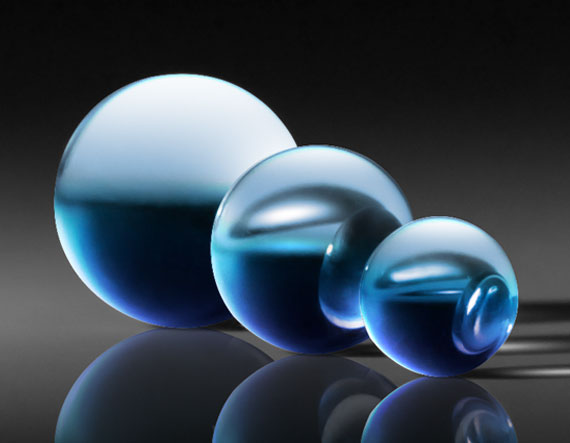

EO-43-709 — шаровая линза диаметром 1.5 мм, изготовленная из материала N-BK7. Линзы такого типа применяются в волоконной оптике, коллимации, фокусировке и миниатюрных оптических узлах, где важны компактные размеры и симметричная геометрия. Шаровая форма особенно полезна в соединении с волокнами, микросборками и датчиками, когда нужно получить простую и компактную оптическую функцию без громоздкой оправы.
Модель EO-43-709 подходит для волоконных интерфейсов, оптических датчиков, микромодулей, лазерных систем и исследовательских стендов, где материал N-BK7 и диаметр 1.5 мм согласуются с требуемой геометрией пучка. Такое решение востребовано в НИОКР и прикладной фотонике, где миниатюрная линза позволяет строить компактные узлы ввода, вывода, фокусировки и сопряжения света.
EO-43-709 удобно использовать в расширенных карточках каталога, технических заданиях и внутренних номенклатурных базах, где важно не только перечислить материал, геометрию, рабочую длину волны, резьбу, количество в упаковке или спектральное покрытие, но и показать практическую роль изделия в составе лабораторной, лазерной, волоконной или измерительной системы. Такой формат помогает инженерам, закупщикам и контент специалистам быстрее оценивать совместимость компонента с существующей инфраструктурой и поддерживает единый стандарт данных для сайта, CRM и Excel файлов.
Характеристики
- Тип изделия: шаровая линза
- Диаметр: 1.5 мм
- Материал: N-BK7
- Назначение: фокусировка, коллимация и волоконное сопряжение
- Подходит для миниатюрных и волоконно-оптических узлов
- Полезна для датчиков, микромодулей и лазерной техники
- Используется в НИОКР и прикладной фотонике
- Обеспечивает компактную симметричную оптическую геометрию
Отрасли применения
- Волоконная оптика и сопряжение света
- Миниатюрные лазерные модули
- НИОКР и инженерные стенды
- Оптические датчики и микросборки
- Коллимация и фокусировка
- Компактная фотонная интеграция
Описание семейства продуктов
- Может использоваться в качестве сфер для соединения волокон или коллимирующих линз
- Идеальные преформы для асферических линз
- Доступны различные размеры
- Также доступны полусферические линзы TECHSPEC N-BK7
Шаровые линзы TECHSPEC N-BK7 представляют собой стеклянные сферы, обычно используемые в оптоволоконных приложениях. Шариковые линзы идеально подходят для фокусировки света в оптические волокна или для соединения волокон. Примечание. Сферичность – это отклонение сферической линзы от идеальной сферы.
